назад Раздел:   вперёд

Модификация Вашего двигателя:   Honda BF20D3 SHU
Модели с серийным номером двигателя от BEAMJ-1000001 до BEAMJ-
Модели с серийным номером рамы от BAMJ-1000001 до BAMJ-

Вернуться к выбору узлов мотора

   Поворотный корпус (1)
Swivel Case (1)

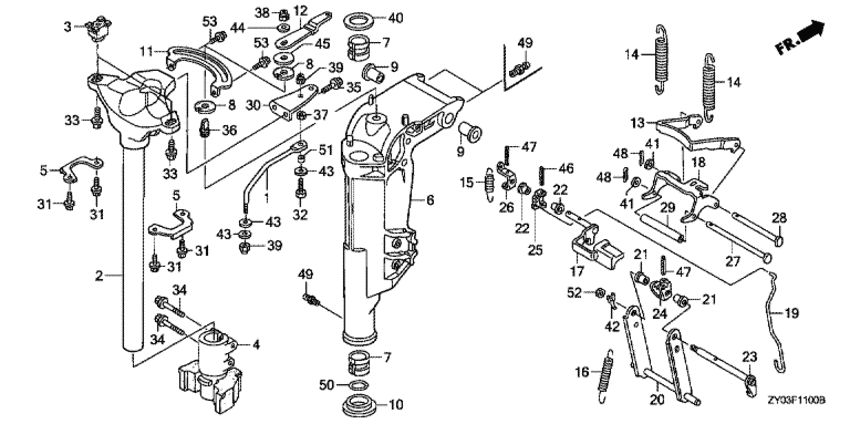

ДЕТАЛИРОВКА ДЛЯ МОДЕЛИ: HONDA BF20D3

Подвесной 4x-тактный мотор HONDA BF20D3 - Swivel Case (1) / Поворотный корпус (1)
Номер на
рисунке		АртикулНаименованиеКол-во
на складе		Цена
250100-ZW9-000

Монтажная рама (s) (Frame comp., mounting (s))

под заказ33590 руб.
250100-ZW9-010

(последний код) FRAME COMP., MOUNTING (S)

под заказ33590 руб.
350150-ZY1-000

Резинка, смонтированная сверху (Rubber comp., upper mounting)

3 шт3510 руб.
450152-ZW9-000

Резинка, смонтированная снизу (Rubber comp., lower mounting)

под заказ11830 руб.
550153-ZW9-000

Крышка верхней резинки (Cover, upper mounting rubber)

под заказ860 руб.
650201-ZW9-000ZA

Поворотный корпус (s) *nh282mu * (Case, swivel (s) *nh282mu *)

под заказ33220 руб.
650201-ZW9-305

(последний код) CASE,SWI*NH282MU*

под заказ26660 руб.
650201-ZW9-010ZA

Поворотный корпус (s) *nh282mu * (Case, swivel (s) *nh282mu *)

под заказ25880 руб.
650201-ZW9-020ZA

Поворотный корпус (s) *nh282mu * (Case, swivel (s) *nh282mu *)

под заказ26660 руб.
650201-ZW9-C00ZA

(последний код) CASE,SWI*NH282MU*

под заказ26660 руб.
750211-ZW9-000

Гильза поворотного корпуса (Liner, swivel case)

4 шт1110 руб.
850212-ZW9-003

Фрикционный блок (Block comp., friction)

под заказ1800 руб.
950214-ZV4-003

Втулка поворотного корпуса (Bush, swivel case)

4 шт870 руб.
1050215-ZW9-000

Воротник поворотного корпуса (Collar, swivel case)

под заказ660 руб.
1150218-ZW9-010

Пластина трения (Plate, friction)

4 шт1650 руб.
1250219-ZW9-010

Фрикционный рычаг (Lever, friction)

1 шт1570 руб.
1350512-ZW9-010

Зацеп блокировки реверса (Hook, reverse lock)

1 шт2910 руб.
1450514-ZW9-000

Пружина блокировки задней передачи (Spring, reverse lock)

2 шт1620 руб.
1550515-ZW9-300

Пружина рычага наклона (Spring, tilt lever)

2 шт590 руб.
1650516-ZV4-300

Пружина тяги наклона (Spring, tilt link)

2 шт660 руб.
1750517-ZW9-010

Рычаг наклона (Lever comp., tilt)

под заказ6010 руб.
1850518-ZW9-000

Рычаг блокировки реверса (Arm, reverse lock)

1 шт3410 руб.
1950519-ZW9-010

Тяга освобождения поворота двигателя (Rod, release swivel case)

1 шт860 руб.
2050520-ZV4-010

Плечо наклона (Arm comp., tilt)

под заказ6850 руб.
2150521-ZV1-000

Втулка рычага наклона (Bush, tilt lever)

под заказ770 руб.
2250522-ZV4-000

Втулка рычага наклона (Bush, tilt lever)

11 шт560 руб.
2350525-ZV4-010

Вал наклона двигателя (Shaft comp., tilt)

1 шт3390 руб.
2450526-ZV4-000

Кронштейн вала наклона двигателя (Bracket, tilt shaft)

под заказ1140 руб.
2550527-ZV4-010

Кронштейн освобождающей тяги (Bracket, release rod)

под заказ830 руб.
2650528-ZV4-010

Кронштейн рычага наклона (Bracket, tilt lever)

4 шт830 руб.
2750531-ZV7-000

Вал блокировки задней передачи (a) (Shaft, reverse lock (a))

под заказ1440 руб.
2850532-ZV4-000

Вал блокировки задней передачи (b) (Shaft, reverse lock (b))

под заказ1060 руб.
2950533-ZW9-000

Воротник блокировки реверса (Collar, reverse lock)

под заказ1420 руб.
3190102-ZW9-000

Фланцевый болт, 6x12 (Bolt, flange, 6x12)

6 шт400 руб.
3390154-ZW9-000

Фланцевый болт, 10x25 (Bolt, flange, 10x25)

под заказ590 руб.
3490159-ZW9-000

Фланцевый болт, 8x45 (Bolt, flange, 8x45)

под заказ630 руб.
3690162-ZW9-000

Болт под шпильку, 8x26 (Bolt, stud, 8x26)

1 шт870 руб.
3890305-ZW9-000

Гайка с замком, 8 мм (Nut, self-lock, 8mm)

под заказ800 руб.
4090454-881-000

Упорная шайба (Washer, thrust)

под заказ360 руб.
4190504-921-010

Плоская шайба, 6 мм (Washer, plain, 6mm)

6 шт280 руб.
4290505-ZV4-000

Шайба с блокировкой (Washer, lock)

под заказ510 руб.
4490514-921-000

Шайба, 8 мм (Washer, 8mm)

2 шт270 руб.
4590517-ZW9-000

Нейлоновая шайба, 8 мм (Washer, nylon, 8mm)

2 шт240 руб.
4690751-ZV4-C21

Стопор пружины, 3.0x22 (Pin, spring, 3.0x22)

3 шт240 руб.
4790752-ZV4-C21

Стопор пружины, 3.0x25 (Pin, spring, 3.0x25)

2 шт240 руб.
4890759-ZV1-000

Стопорный шплинт, 2.0 (Pin, split, 2.0)

2 шт200 руб.
4990951-ZV7-010

Ниппель смазки (Nipple, grease)

5 шт400 руб.
5091361-VD6-003

Уплотнительное кольцо, 34x2.4 (O-ring, 34x2.4)

под заказ310 руб.
5294002-064900S

Шестигранная гайка, 6 мм (Nut, hex., 6mm)

под заказ150 руб.
5390103-ZW9-000

Фланцевый болт, 6x12 (Bolt, flange, 6x12)

под заказ370 руб.
5390103-ZW9-010

(последний код) BOLT, FLANGE, 6X12

5 шт370 руб.
