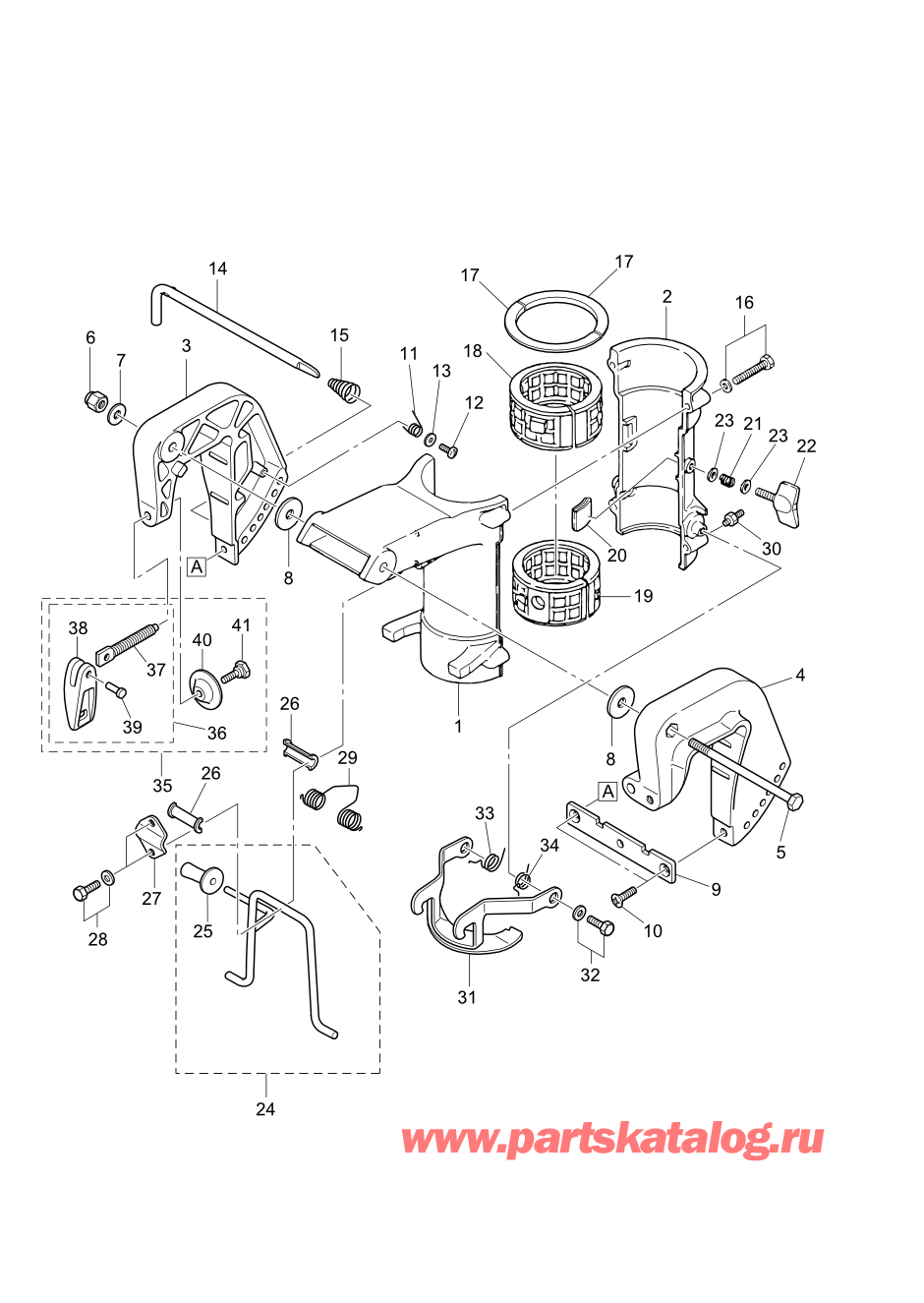

   Fig.08 Bracket / Reverse Lock Arm
Fig.08 Кронштейн / Рычаг блокировки задней передачи


ДЕТАЛИРОВКА ДЛЯ МОДЕЛИ: TOHATSU M5B (002-21005-0AH)

Лодочный двух-тактный мотор Tohatsu M5B (002-21005-0AH) - Fig.08 Bracket / Reverse Lock Arm
Номер на
рисунке		АртикулНаименованиеQTYКол-во
на складе		Цена
8-1369Q62391-2

Поворотный кронштейн (Swivel Bracket)

12 шт10630 руб.
8-2393Q62392-1

Поворотный кронштейн (Swivel Bracket)

1под заказ3980 руб.
8-3369Q62112-3

Кронштейн транца (r) (Clamp Bracket (r)) Starboard Side / правая сторона

11 шт4350 руб.
8-4369Q62113-2

Кронштейн транца (l) (Clamp Bracket (l)) Port Side / левая сторона

1под заказ4350 руб.
8-5309-62115-2

Болт 8-122 (Bolt 8-122)

1под заказ1300 руб.
8-6930403-0800

Нейлоновая гайка 8-p1.25 (Nylon Nut 8-p1.25)

1под заказ360 руб.
8-79401E3-0800

Шайба (Washer)

1под заказ150 руб.
8-8307-62116-1

Шайба 8.5-28-1 (Washer 8.5-28-1)

2под заказ280 руб.
8-9369-62118-0

Удлиненная пластина (Distance Plate)

1под заказ650 руб.
8-109216E3-0612

Винт (Screw)

2под заказ190 руб.
8-11369-62146-1

Пружина кронштейна транца (Stern Bracket Spring)

11 шт400 руб.
8-12921703-0406

Винт (Screw)

1под заказ130 руб.
8-13369-62147-0

Шайба 4.3-16-1.5 (Washer 4.3-16-1.5)

1под заказ130 руб.
8-14350-62121-2

Стержень тяги (Thrust Rod)

113 шт2770 руб.
8-15369-62122-2

Пружина стержня тяги (Thrust Rod Spring)

121 шт270 руб.
8-169101E3-5635

Болт (Bolt)

4под заказ300 руб.
8-17369-62422-0

Верхняя упорная пластина (Thrust Plate (upper))

24 шт720 руб.
8-18393-62416-1

Втулка (Bushing)

14 шт1520 руб.
8-19393-62417-1

Втулка (Bushing)

16 шт1260 руб.
8-20369-62441-1

Трущаяся деталька (Friction Piece)

22 шт780 руб.
8-21309-62446-1

Пружина (Spring)

12 шт350 руб.
8-223GT-62442-0

Фрикционная ручка (Friction Knob)

1под заказ840 руб.
8-239401E3-0600

Шайба (Washer)

22 шт230 руб.
8-243AS-62431-0

Ограничитель наклона, в сборе (Tilt Stopper Assy)

1под заказ3290 руб.
8-253AS-62433-0

* Ручка стопора наклона (* Tilt Stopper Grip)

1под заказ320 руб.
8-26393-62437-1

Втулка (Bushing)

23 шт240 руб.
8-27369-62439-1

Установочная пластина (Setting Plate)

1под заказ550 руб.
8-289101E3-5612

Болт (Bolt)

2под заказ210 руб.
8-29369-62434-0

Пружина (Spring)

12 шт1080 руб.
8-30344-67177-1

Смазочный фиттинг (Grease Fitting)

2под заказ300 руб.
8-31369-66313-0

Рычаг блокировки задней передачи (Reverse Lock Arm)

1под заказ3730 руб.
8-329101E3-5614

Болт (Bolt)

2под заказ210 руб.
8-33369-66338-0

Пружина блокировка задней передачи (r) (Reverse Lock Spring (r))

1под заказ270 руб.
8-34369-66339-0

Пружина блокировка задней передачи (l) (Reverse Lock Spring (l))

1под заказ270 руб.
8-353GTQ62105-1

Винт струбцины - комплект (Clamp Screw Kit)

22 шт6460 руб.
8-363GTQ62108-1

* Винт струбцины в сборе (* Clamp Screw Assy)

1под заказ3810 руб.
8-37369-62106-1

** Винт струбцины (** Clamp Screw)

1под заказ2500 руб.
8-383ABQ62102-0

** Ручка винта струбцины (** Clamp Screw Handle)

12 шт1440 руб.
8-393C8-62104-2

** Заклёпка 3-22 (** Rivet 3-22)

12 шт110 руб.
8-40332-62101-1

* Площадка винта струбцины (* Clamp Screw Pad)

1под заказ610 руб.
8-413C8-62107-0

* Плечевой болт (* Shoulder Bolt)

1под заказ1010 руб.
