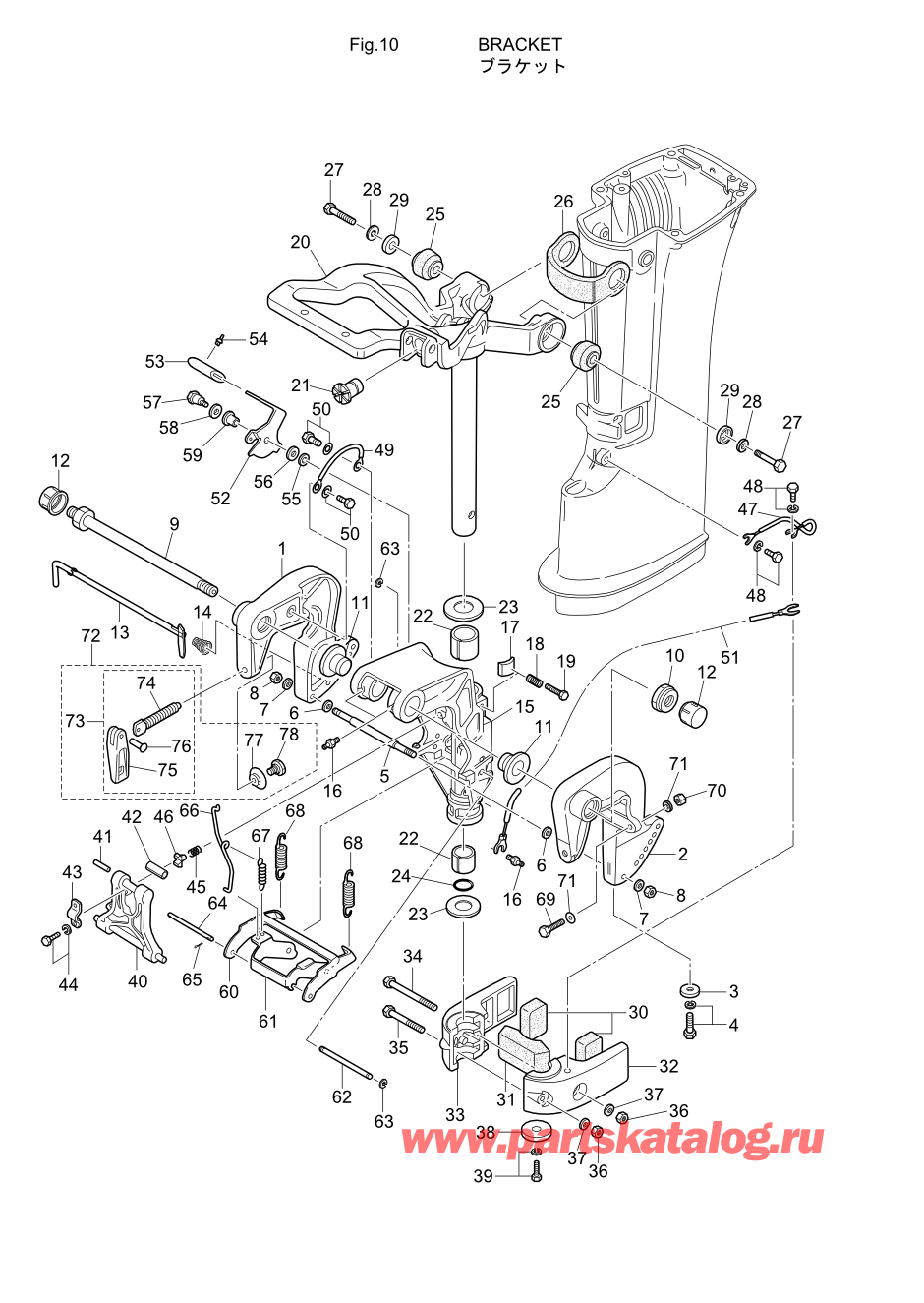

   Fig.10 Bracket
Fig.10 Кронштейн


ДЕТАЛИРОВКА ДЛЯ МОДЕЛИ: TOHATSU M9.9D2 (002-21043-A)

Двигатель M9.9D2 (002-21043-A) - Fig.10 Кронштейн
Номер на
рисунке
АртикулНаименованиеQTYКол-во
на складе
Цена
10-13V6Q62112-2

Кронштейн транца (r) (Clamp Bracket (r)) Starboard Side / правая сторона

1под заказ10740 руб.
10-23V6Q62113-1

Кронштейн транца (l) (Clamp Bracket (l)) Port Side / левая сторона

1под заказ9920 руб.
10-3338-60218-2

Анод (Anode)

11 шт760 руб.
10-4910103-5620

Болт (Bolt)

1под заказ210 руб.
10-53V6-62117-0

Удлинитель (Distance Piece)

1под заказ1600 руб.
10-69401E3-0600

Шайба (Washer)

22 шт230 руб.
10-79401E3-0600

Шайба (Washer)

22 шт230 руб.
10-8930103-0600

Гайка (Nut)

21 шт240 руб.
10-93AC-62191-0

Вал поворотного кронштейна (Swivel Bracket Shaft Assy) Bracket Bolt / Кронштейн Болт

1под заказ5830 руб.
10-10346-62124-1

Нейлоновая гайка 7 / 8-14 (Nylon Nut 7/8-14)

1под заказ2140 руб.
10-11349-62126-0

Втулка (Bushing)

211 шт740 руб.
10-12346-62127-0

Колпачок гайки (Cap Nut)

2под заказ260 руб.
10-13350-62121-2

Стержень тяги (Thrust Rod)

113 шт2770 руб.
10-14369-62122-2

Пружина стержня тяги (Thrust Rod Spring)

121 шт270 руб.
10-153G2Q62310-1

Поворотный кронштейн (Swivel Bracket)

1под заказ20400 руб.
10-16344-67177-1

Смазочный фиттинг (Grease Fitting)

3под заказ300 руб.
10-17345-62441-0

Трущаяся деталька (Friction Piece)

15 шт720 руб.
10-17PF8-01000100

   (аналог Parsun) LOCKED BLOCK ASSY

1под заказ220 руб.
10-18346-62421-1

Фрикционная пружина (Friction Spring)

1под заказ440 руб.
10-199101E3-0830

Болт (Bolt)

1под заказ340 руб.
10-20350Q62010-2

Вал рулевой системы в сборе (Steering Shaft Assy)

1под заказ25300 руб.
10-20350Q62010-1

    (актуальный код замены) Рулевая система Вал - Steering Shaft

1под заказ27720 руб.
10-21350-63064-0

Универсальная шестерня (Universal Pinion) for MF/EF / для MF / EF

1под заказ780 руб.
10-22350-62417-0

Втулка 24-30-30 (Bushing 24-30-30)

28 шт700 руб.
10-22SC-OT163

   (не оригинальный аналог) Втулка крепления мотора Tohatsu / Mercury SC-OT163

2под заказ490 руб.
10-23350-62423-0

Верхняя упорная пластина (Thrust Plate (upper))

2под заказ490 руб.
10-24350-62415-0

Уплотнительное кольцо 3.5-22 (O-ring 3.5-22)

11 шт260 руб.
10-25350-61301-0

Верхняя монтажная резинка (Rubber Mount (upper))

2под заказ2870 руб.
10-25350-61301-1

    (актуальный код замены) Крепёжная резинка верхний - Mount Rubber Upper

2под заказ2870 руб.
10-26350-61337-0

Верхний демпфер (Damper (upper))

11 шт1480 руб.
10-27398-61307-0

Болт 10-45 (Bolt 10-45)

2под заказ1050 руб.
10-28940103-1000

Шайба (Washer)

2под заказ90 руб.
10-28940113-1000

    (актуальный код замены) Шайба - новый код 9401E3-1000 - Washer - R/b 9401e3-1000

21 шт90 руб.
10-29398-61308-2

Шайба (Washer)

21 шт340 руб.
10-30350-61302-0

Нижний демпфер (Rubber Mount (lower))

24 шт590 руб.
10-30SC-RB069

   (не оригинальный аналог) Подушка двигателя Tohatsu / Mercury SC-RB069

2под заказ1100 руб.
10-31350-61336-0

Нижний демпфер (Damper (lower))

13 шт1010 руб.
10-31SC-RB068

   (не оригинальный аналог) Подушка двигателя Tohatsu / Mercury SC-RB068

1под заказ1080 руб.
10-32350Q61402-1

Монтажный кронштейн (l) (Mount Bracket (l)) Port Side / левая сторона

11 шт3980 руб.
10-33350Q61401-0

Монтажный кронштейн (r) (Mount Bracket (r)) Starboard Side / правая сторона

1под заказ3980 руб.
10-349161E3-0885

Болт (Bolt)

1под заказ570 руб.
10-359161E3-0855

Болт (Bolt)

1под заказ470 руб.
10-36930103-0800

Гайка (Nut)

210 шт280 руб.
10-373P0-66233-0

Шайба 8.1-16-1.5 (Washer 8.1-16-1.5)

2под заказ240 руб.
10-38338-60218-2

Анод (Anode)

11 шт760 руб.
10-39910103-5620

Болт (Bolt)

1под заказ210 руб.
10-403G2Q62993-1

Стопор наклона (Tilt Stopper)

1под заказ4600 руб.
10-41951403-0540

Стопор пружины (Spring Pin)

1под заказ180 руб.
10-42350-62437-0

Втулка 8.2-10-26.5 (Bushing 8.2-10-26.5)

11 шт240 руб.
10-43350-62439-1

Установочная пластина (Setting Plate)

1под заказ670 руб.
10-449101E3-5818

Болт (Bolt)

2под заказ400 руб.
10-453C8-62421-1

Фрикционная пружина (Friction Spring)

14 шт380 руб.
10-46346-62438-0

Установочная деталь (Setting Piece)

13 шт210 руб.
10-46SC-PT035

   (не оригинальный аналог) Упор пружины Tohatsu / Mercury SC-PT035

1под заказ670 руб.
10-47398-62396-1

Заземление L=130 (Ground L=130) Mount Bracket (L) -Drive Shaft Housing / Монтажный кронштейн (L) -Корпус вала передачи

1под заказ800 руб.
10-48910103-5610

Болт (Bolt)

2под заказ240 руб.
10-49398-62396-1

Заземление L=130 (Ground L=130) Clamp Bracket (R) -Swivel Braket / Кронштейн транца (R) -Swivel тормозt

1под заказ800 руб.
10-50910103-5612

Болт (Bolt)

2под заказ170 руб.
10-513A3-62396-1

Заземление L=110 (Ground L=110) Swivel Bracket -Mount Bracket (L) / поворотный кронштейн-монтажный кронштейн (L)

1под заказ1160 руб.
10-523G2-66311-1

Рычаг блокировки задней передачи (Reverse Lock Lever)

1под заказ2300 руб.
10-533AL-66333-0

Рукоятка рычага блокировки задней передачи (Reverse Lock Lever Grip)

1под заказ590 руб.
10-53SC-RB070

   (не оригинальный аналог) Ручка рычага блокировки реверса Tohatsu / Mercury SC-RB070

1под заказ670 руб.
10-54346-66334-0

Стопор (Stopper)

1под заказ190 руб.
10-553R0-66308-0

Шайба 6-16-1.5 (Washer 6-16-1.5)

1под заказ240 руб.
10-563AA-83719-0

Шайба 8.5-18-1.6 (Washer 8.5-18-1.6)

14 шт400 руб.
10-573AL-05254-0

Плечевой болт 6-8 (Shoulder Bolt 6-8)

1под заказ1380 руб.
10-58940103-0800

Шайба (Washer)

1под заказ150 руб.
10-593AL-05212-0

Втулка 8.1-20 (Bushing 8.1-20)

1под заказ260 руб.
10-603G2-66351-0

Блокировка задней передачи (r) (Reverse Lock (r))

1под заказ2500 руб.
10-613G2-66313-1

Рычаг блокировки задней передачи (Reverse Lock Arm)

1под заказ2280 руб.
10-623G2-66319-1

Вал блокировки задней передачи (Reverse Lock Shaft)

1под заказ1010 руб.
10-63945303-0600

Уплотнительное кольцо D=6 (E-ring D=6)

21 шт240 руб.
10-643G2-66321-0

Стержень блокировки задней передачи (Reverse Lock Rod)

1под заказ610 руб.
10-65951503-0212

Шплинт 2-12 (Split Pin 2-12)

1под заказ140 руб.
10-663G2-66312-1

Соединитель блокировки задней передачи (Reverse Lock Link)

1под заказ880 руб.
10-67350-66315-0

Пружина блокировка задней передачи (Reverse Lock Spring)

13 шт500 руб.
10-683G2-66331-0

Пружина блокировка задней передачи (s) (Reverse Lock Spring (s))

24 шт1210 руб.
10-69910103-0885

Болт (Bolt) OPT / Опции

2под заказ380 руб.
10-70930103-0800

Гайка (Nut) OPT / Опции

210 шт280 руб.
10-71940103-0800

Шайба (Washer) OPT / Опции

4под заказ150 руб.
10-723V1Q62105-0

Винт струбцины - комплект (Clamp Screw Kit)

2под заказнет сведений
10-733V1Q62108-0

* Винт струбцины в сборе (* Clamp Screw Assy)

1под заказнет сведений
10-743V1-62106-0

** Винт струбцины (** Clamp Screw)

1под заказ4300 руб.
10-75332Q62102-1

** Ручка винта струбцины (** Clamp Screw Handle)

1под заказ1300 руб.
10-763C8-62104-2

** Заклёпка 3-22 (** Rivet 3-22)

12 шт110 руб.
10-77332-62101-1

* Площадка винта струбцины (* Clamp Screw Pad)

1под заказ610 руб.
10-783C8-62107-0

* Плечевой болт (* Shoulder Bolt)

1под заказ1010 руб.
