Вернуться к выбору узлов мотора

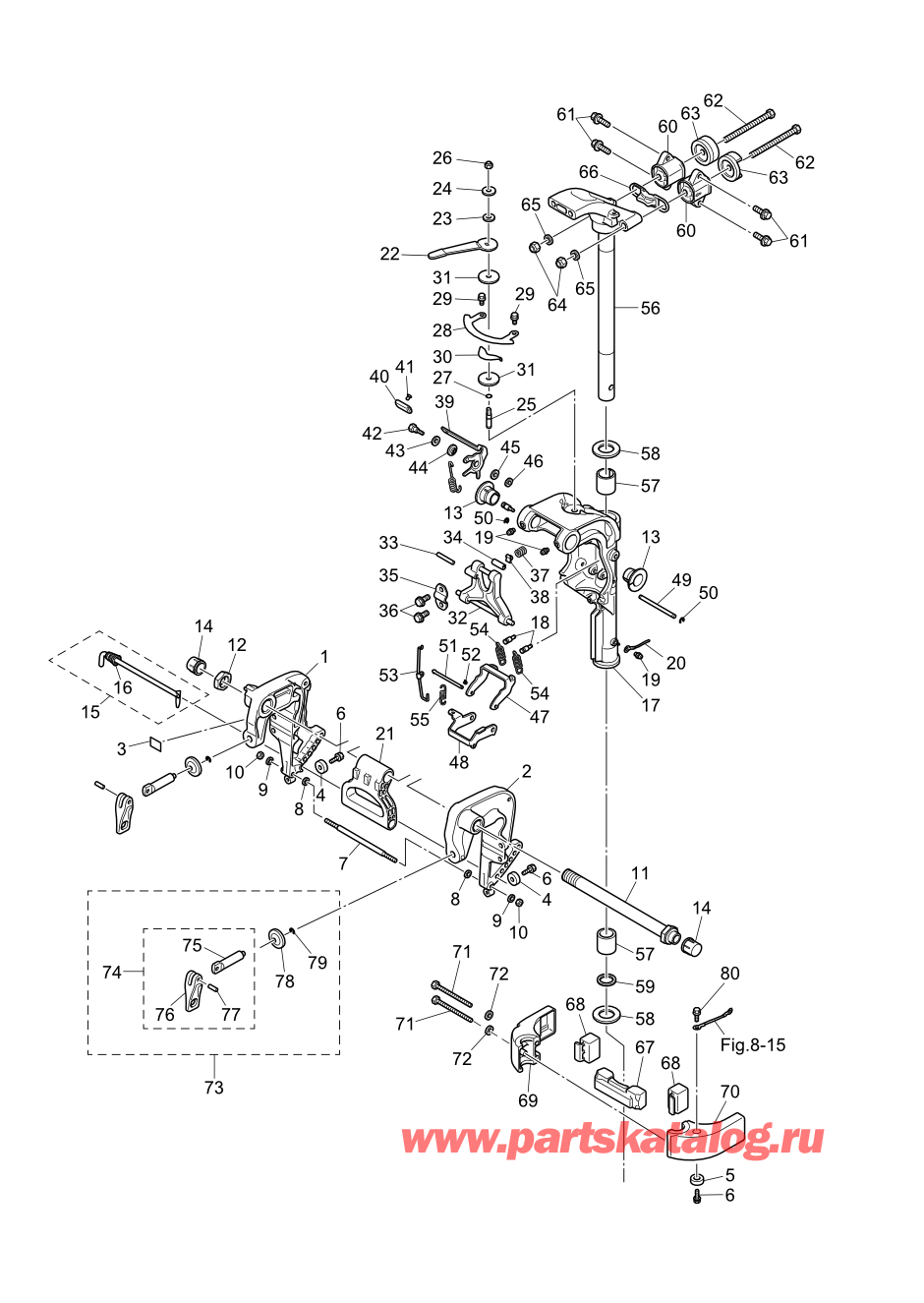

   Fig.10 Bracket (manual)
Fig.10 Кронштейн (ручной)


ДЕТАЛИРОВКА ДЛЯ МОДЕЛИ: TOHATSU MFS9.9-E (002-21057-0AH)

Подвесной четырёхтактный лодочный мотор TOHATSU MFS9.9-E (002-21057-0AH) - Fig.10 Кронштейн (ручной) - Fig.10 Bracket (manual)
Номер на
рисунке
АртикулНаименованиеQTYКол-во
на складе
Цена
10-13RSQ62112-0

Кронштейн транца (r) (Clamp Bracket (r)) Starboard Side / правая сторона

1под заказ11210 руб.
10-23RSQ62113-0

Кронштейн транца (l) (Clamp Bracket (l)) Port Side / левая сторона

1под заказ11210 руб.
10-33H8-72049-0

Наклейка - автопилот (Co-pilot Decal)

1под заказ380 руб.
10-4338-60218-2

Анод (Anode) Clamp Bracket / Кронштейн транца

21 шт760 руб.
10-5338-60218-2

Анод (Anode) Mount Bracket / Монтажный кронштейн

11 шт760 руб.
10-6910103-5620

Болт (Bolt)

3под заказ210 руб.
10-73RS-62117-0

Удлинитель (Distance Piece)

1под заказ1600 руб.
10-89401E3-0600

Шайба (Washer) Distance Piece Side / Удлинитель Side

22 шт230 руб.
10-99401E3-0600

Шайба (Washer) Nut Side / Гайка Side

22 шт230 руб.
10-109301E3-0600

Гайка (Nut)

2под заказ110 руб.
10-113AC-62191-0

Вал поворотного кронштейна (Swivel Bracket Shaft Assy)

1под заказ5830 руб.
10-12346-62124-1

Нейлоновая гайка 7 / 8-14 (Nylon Nut 7/8-14)

1под заказ2140 руб.
10-13349-62126-0

Втулка (Bushing)

211 шт740 руб.
10-14346-62127-0

Колпачок гайки (Cap Nut)

2под заказ260 руб.
10-153RS-62123-0

Упорный стержень в сборе (Thrust Rod Assy)

1под заказ5000 руб.
10-16369-62122-2

* Пружина стержня тяги (* Thrust Rod Spring)

121 шт270 руб.
10-173RTQ62309-0

Поворотный кронштейн в сборе (Swivel Bracket Assy) Transom "S / Transom "S

1под заказ22910 руб.
10-173RSQ62309-0

Поворотный кронштейн в сборе (Swivel Bracket Assy) Transom "L"&"UL / Transom "L"&"UL

1под заказ27120 руб.
10-19344-67177-1

Смазочный фиттинг (Grease Fitting)

3под заказ300 руб.
10-203A3-62396-1

Заземление L=110 (Ground L=110) Swivel Bracket-Mount Bracket / поворотный кронштейн-монтажный кронштейн

1под заказ1160 руб.
10-213AA-61199-0

Ручка для переноски (Carrying Handle)

1под заказ2520 руб.
10-223RS-62441-0

Фрикционный рычаг (Friction Lever)

1под заказ2520 руб.
10-233R3-62443-0

Шайба 8.1-20-0.8 (Washer 8.1-20-0.8)

11 шт260 руб.
10-243B7-63730-0

Шайба 8.5-24-1.5 (Washer 8.5-24-1.5)

1под заказ210 руб.
10-253RS-62445-0

Болт (Bolt)

1под заказ990 руб.
10-263V5-62442-0

Нейлоновая гайка 8-p1.25 (Nylon Nut 8-p1.25)

1под заказ860 руб.
10-27345-66021-0

Уплотнительное кольцо 1.9-6.8 (O-ring 1.9-6.8)

117 шт240 руб.
10-283RS-62447-0

Пластина (Plate)

1под заказ1480 руб.
10-299101E3-5612

Болт (Bolt)

2под заказ210 руб.
10-303RS-62448-1

Шайба (Washer)

1под заказ610 руб.
10-313RS-62449-0

Диск 8.5-38-2 (Disc 8.5-38-2)

2под заказнет сведений
10-323RSQ62993-0

Стопор наклона (Tilt Stopper)

1под заказ8950 руб.
10-33951403-0540

Стопор пружины (Spring Pin)

1под заказ180 руб.
10-34350-62437-0

Втулка 8.2-10-26.5 (Bushing 8.2-10-26.5)

11 шт240 руб.
10-35350-62439-1

Установочная пластина (Setting Plate)

1под заказ670 руб.
10-369101E3-5818

Болт (Bolt)

2под заказ400 руб.
10-373C8-62421-1

Фрикционная пружина (Friction Spring)

14 шт380 руб.
10-38346-62438-0

Установочная деталь (Setting Piece)

13 шт210 руб.
10-38SC-PT035

   (не оригинальный аналог) Упор пружины Tohatsu / Mercury SC-PT035

1под заказ670 руб.
10-393RS-66311-0

Рычаг блокировки задней передачи (Reverse Lock Lever)

1под заказ4520 руб.
10-403AL-66333-0

Рукоятка рычага блокировки задней передачи (Reverse Lock Lever Grip)

1под заказ590 руб.
10-40SC-RB070

   (не оригинальный аналог) Ручка рычага блокировки реверса Tohatsu / Mercury SC-RB070

1под заказ670 руб.
10-41346-66334-0

Стопор (Stopper)

1под заказ190 руб.
10-423AL-05254-0

Плечевой болт 6-8 (Shoulder Bolt 6-8)

1под заказ1380 руб.
10-439401E3-0800

Шайба (Washer)

1под заказ150 руб.
10-443AL-05212-0

Втулка 8.1-20 (Bushing 8.1-20)

1под заказ260 руб.
10-453AA-83719-0

Шайба 8.5-18-1.6 (Washer 8.5-18-1.6)

14 шт400 руб.
10-463R0-66308-0

Шайба 6-16-1.5 (Washer 6-16-1.5)

1под заказ240 руб.
10-473RS-66351-0

Блокировка задней передачи (r) (Reverse Lock (r))

1под заказ3790 руб.
10-483RS-66313-0

Рычаг блокировки задней передачи (Reverse Lock Arm)

1под заказ2260 руб.
10-493RS-66324-0

Вал блокировки задней передачи (Reverse Lock Shaft)

1под заказ600 руб.
10-50945303-0600

Уплотнительное кольцо D=6 (E-ring D=6)

21 шт240 руб.
10-513G2-66321-0

Стержень блокировки задней передачи (Reverse Lock Rod)

1под заказ610 руб.
10-52951503-0212

Шплинт 2-12 (Split Pin 2-12)

2под заказ140 руб.
10-533RS-66312-0

Соединитель блокировки задней передачи (Reverse Lock Link)

1под заказ1030 руб.
10-543RS-66331-0

Пружина блокировка задней передачи (s) (Reverse Lock Spring (s))

2под заказ400 руб.
10-55350-66315-0

Пружина блокировка задней передачи (Reverse Lock Spring)

13 шт500 руб.
10-563RTQ62010-0

Вал рулевой системы в сборе (Steering Shaft Assy)

1под заказ51570 руб.
10-563RSQ62010-0

Вал рулевой системы в сборе (Steering Shaft Assy)

1под заказ55990 руб.
10-573R3-62417-0

Втулка 28-31-35 (Bushing 28-31-35)

21 шт380 руб.
10-583H8-62423-1

Верхняя упорная пластина (Thrust Plate (upper))

24 шт260 руб.
10-593H8-62415-0

Уплотнительное кольцо 3.5-25.7 (O-ring 3.5-25.7)

1под заказ140 руб.
10-603RS-61301-0

Верхняя монтажная резинка (Rubber Mount (upper))

2под заказ6700 руб.
10-619101E3-5830

Болт (Bolt)

41 шт490 руб.
10-623RS-61307-0

Болт (Bolt)

2под заказ1090 руб.
10-633RS-61333-0

Верхний демпфер (Damper (upper))

2под заказ1940 руб.
10-643C8-62098-0

Нейлоновая гайка 10-p1.25 (Nylon Nut 10-p1.25)

2под заказ990 руб.
10-659402E3-1000

Шайба (Washer)

2под заказ190 руб.
10-663RS-61337-0

Верхний демпфер (Damper (upper))

1под заказ1360 руб.
10-673RS-61336-0

Нижний демпфер (Damper (lower))

1под заказ2910 руб.
10-683RS-61302-0

Нижний демпфер (Rubber Mount (lower))

2под заказ1820 руб.
10-693RSQ61401-0

Монтажный кронштейн (r) (Mount Bracket (r)) Starboard Side / правая сторона

1под заказ4380 руб.
10-703RSQ61402-0

Монтажный кронштейн (l) (Mount Bracket (l)) Port Side / левая сторона

1под заказ4380 руб.
10-719101E3-0885

Болт (Bolt)

2под заказ440 руб.
10-723P0-66233-0

Шайба 8.1-16-1.5 (Washer 8.1-16-1.5)

2под заказ240 руб.
10-733RSQ62105-0

Винт струбцины - комплект (Clamp Screw Kit)

2под заказ4500 руб.
10-733RSQ62105-1

    (актуальный код замены) Винт струбцины - комплект - Clamp Screw Kit

2под заказ5040 руб.
10-743RSQ62108-0

* Винт струбцины в сборе (* Clamp Screw Assy)

1под заказ3630 руб.
10-753RS-62106-0

** Винт струбцины (** Clamp Screw)

1под заказ2930 руб.
10-763RSQ62102-0

** Ручка винта струбцины (** Clamp Screw Handle)

1под заказ740 руб.
10-77951403-0622

** Стопор пружины (** Spring Pin)

1под заказ190 руб.
10-78332-62101-1

* Площадка винта струбцины (* Clamp Screw Pad)

1под заказ610 руб.
10-79945303-0600

* Уплотнительное кольцо D=6 (* E-ring D=6)

11 шт240 руб.
10-80910103-5612

Болт (Bolt)

1под заказ170 руб.
