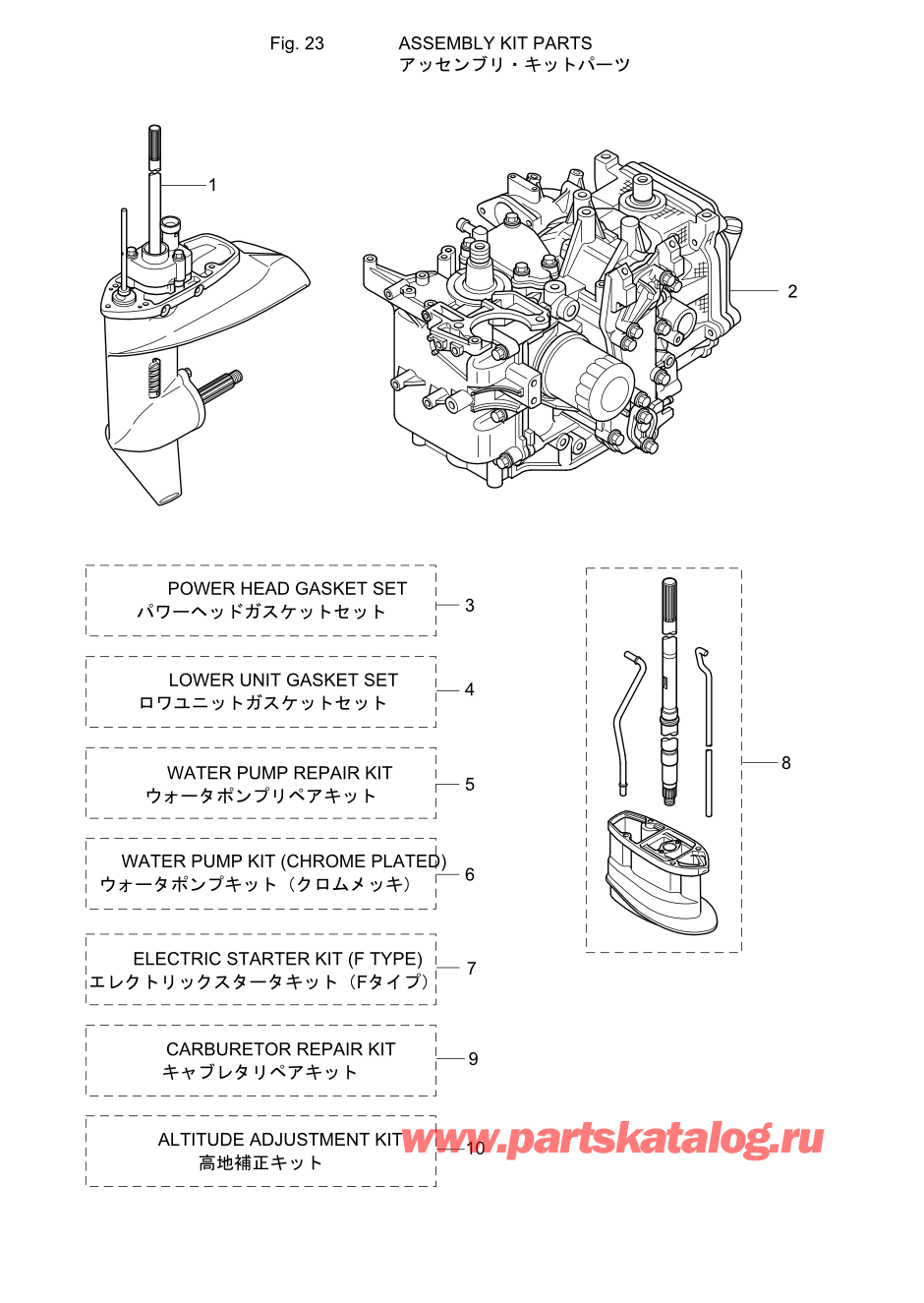

   Fig.23 Assembly / Kit Parts
Fig.23 Assembly / Kit Parts


ДЕТАЛИРОВКА ДЛЯ МОДЕЛИ: TOHATSU MFS9.9-C (002-21054-7R)

Подвесной двигатель TOHATSU MFS9.9-C (002-21054-7R) - Fig.23 Assembly / Kit Parts - Fig.23 Assembly / Kit Parts
Номер на
рисунке		АртикулНаименованиеQTYКол-во
на складе		Цена
23-13BHQ87301-2

Нижняя часть двигателя в сборе (s) (Lower Unit Assy (s)) for Transom "S / для транца "S

1под заказ145430 руб.
23-13BHQ87301-3

    (актуальный код замены) Нижняя часть двигателя в сборе (S) - Lower Unit Assy (s)

1под заказ158550 руб.
23-13BHQ87302-2

Нижняя часть двигателя в сборе (l) (Lower Unit Assy (l)) for Transom "L / для транца "L

1под заказ147560 руб.
23-13BHQ87302-3

    (актуальный код замены) Нижняя часть двигателя в сборе (L) - Lower Unit Assy (l)

1под заказ162320 руб.
23-13BHQ87304-2

Нижняя часть двигателя в сборе (ul) (Lower Unit Assy (ul)) for Transom "UL / для транца "UL

1под заказ164590 руб.
23-23BJB87090-4

Блок цилиндра двигателя в сборе (Engine Short Block Kit)

1под заказ299380 руб.
23-23BJB87090-5

    (актуальный код замены) Блок цилиндра двигателя в сборе (3BJB87090-4) - Engine Short Block Kit(3bjb87090-4)

1под заказ299350 руб.
23-33BJ-87121-0

Комплект прокладок силовой части двигателя (Power Head Gasket Set)

1под заказ17360 руб.
23-33BJ-01005-0

* Прокладка головки блока цилиндра (* Cylinder Head Gasket)

14 шт4600 руб.
23-33BJ-01024-0

* Прокладка крышки головки блока цилиндра (* Cylinder Head Cover Gasket)

15 шт1850 руб.
23-33R0-07422-0

* Уплотнительное кольцо 3.1-24.4 (* O-ring 3.1-24.4) Oil Filler Cap / Крышка масляного фильтра

12 шт230 руб.
23-33R3-02305-0

* Прокладка выхлопной крышки (* Exhaust Cover Gasket)

1под заказ1110 руб.
23-3346-01032-0

* Прокладка крышки термостата (* Thermostat Cap Gasket)

16 шт420 руб.
23-3332-01032-0

    (актуальный код замены) Прокладка термостата - Gasket Thermostat

1под заказ310 руб.
23-3SM-346-01032-0

   (не оригинальный аналог) Прокладка SM-346-01032-0 термостата

1под заказ80 руб.
23-3SC-GS429

   (не оригинальный аналог) Прокладка крышки термостата Tohatsu / Mercury SC-GS429

1под заказ250 руб.
23-33R3-01144-0

* Прокладка (* Gasket)

1под заказ200 руб.
23-33R3-07432-1

* Прокладка (* Gasket)

1под заказ600 руб.
23-33V9-07402-1

* Oilpan Прокладка (* Oilpan Gasket)

18 шт5810 руб.
23-33R3-00121-0

* Oil Sea L32-44-9 (* Oil Sea L32-44-9) Lower / нижний

14 шт1390 руб.
23-33BJ-00121-0

* Сальник 36-50-7 (* Oil Seal 36-50-7) Upper / верхний

15 шт1820 руб.
23-33BJ-02104-0

* Прокладка впускного коллектор (* Intake Manifold Gasket)

13 шт740 руб.
23-33BJ-02011-0

* Прокладка карбюратора (* Carburetor Gasket)

2под заказ400 руб.
23-33BJ-02419-0

* Кольцевой сальник 2.4-35 (* Seal Ring 2.4-35) Carburetor / Карбюратор

1под заказ300 руб.
23-33H8-62415-0

* Уплотнительное кольцо 3.5-25.7 (* O-ring 3.5-25.7) Fuel Pump / Топливный насос

1под заказ140 руб.
23-33H8-07635-0

* Уплотнительное кольцо 1.5-15.5 (* O-ring 1.5-15.5) Oil Pump / Масляный насос

2под заказ320 руб.
23-33H8-07639-0

* Уплотнительное кольцо (* O-ring) Oil Pump / Масляный насос

14 шт310 руб.
23-33H8-07632-0

* Уплотнительное кольцо 1.5-10.7 (* O-ring 1.5-10.7) Oil Pump / Масляный насос

1под заказ280 руб.
23-33H8-07631-0

* Уплотнительное кольцо 1.5-8.5 (* O-ring 1.5-8.5) Oil Pump / Масляный насос

1под заказ260 руб.
23-33H8-07025-0

* Сальник 18-35-8 (* Oil Seal 18-35-8) Camshaft / Распределительный вал

12 шт1030 руб.
23-4398-87321-3

Комплект прокладок ноги двигателя (Lower Unit Gasket Set)

1под заказ6000 руб.
23-43FS-65029-0

* Прокладка направляющей пластины (* Guide Plate Gasket)

1под заказ420 руб.
23-4SM-3FS-65029-0

   (не оригинальный аналог) Прокладка SM-3FS-65029-0 направляющей пластины

1под заказ100 руб.
23-4332-60006-0

* Прокладка 8.1-15-1 (* Gasket 8.1-15-1)

3под заказ160 руб.
23-4332-60006-1

    (актуальный код замены) Прокладка 8.1-15-1 - Gasket 8.1-15-1

352 шт240 руб.
23-4RTT-332-60006-0

   (не оригинальный аналог) Прокладка RTT-332-60006-0 (уплотнительное кольцо) пробки редуктора

3под заказ70 руб.
23-4T-332-60006-0

   (не оригинальный аналог) Прокладка (уплотнительное кольцо) пробки редуктора Tohatsu 332-60006-0

322 шт130 руб.
23-4SC-FT658

   (не оригинальный аналог) Прокладка (уплотнительное кольцо) пробки редуктора Tohatsu SC-FT658

3150 шт110 руб.
23-4121-32071-0

* Уплотнительное кольцо 2.4-59.6 (* O-ring 2.4-59.6) Propeller Shaft Housing / Корпус вала гребного винта

1под заказ910 руб.
23-43C7-01403-0

    (актуальный код замены) Уплотнительное кольцо 2.4-59.6 - O-ring 2.4-59.6

123 шт1330 руб.
23-4346-65013-0

* Сальник 17-30-9 (* Oil Seal 17-30-9) Propeller Shaft / Вал гребного винта

17 шт790 руб.
23-4332-60223-0

* Сальник 13.8-26-9.5 (* Oil Seal 13.8-26-9.5) Pump Case (Lower) / Нижний корпус помпы

120 шт720 руб.
23-4RTT-332-60223-0

   (не оригинальный аналог) Сальник редуктора RTT-332-60223-0 (двухсторонний)

1под заказ260 руб.
23-4336-62415-0

* Уплотнительное кольцо 3.5-36 (* O-ring 3.5-36) Pump Case (Lower) Cam Rod Bushing / Нижний корпус помпы Втулка кулачка штанги

212 шт290 руб.
23-4332-66021-0

* Уплотнительное кольцо 2.4-5.8 (* O-ring 2.4-5.8) Cam Rod / Кулачок штанги

2под заказ240 руб.
23-5362-87322-1

Ремкомплект водяного насоса (Water Pump Repair Kit)

12 шт5800 руб.
23-5RTT-362-87322-1

   (не оригинальный аналог) Ремкомплект RTT-362-87322-1 водяного насоса

11 шт2770 руб.
23-5T-362-87322-1

   (не оригинальный аналог) Ремкомплект насоса охлаждения Tohatsu / Mercury / Mariner 362-87322-1

1под заказ5100 руб.
23-53FS-65029-0

* Прокладка направляющей пластины (* Guide Plate Gasket)

1под заказ420 руб.
23-5SM-3FS-65029-0

   (не оригинальный аналог) Прокладка SM-3FS-65029-0 направляющей пластины

1под заказ100 руб.
23-5334-65021-0

* Крыльчатка водяного насоса (* Water Pump Impeller)

141 шт3080 руб.
23-5RTT-334-65021-0

   (не оригинальный аналог) Крыльчатка RTT-334-65021-0 водяной помпы

11 шт520 руб.
23-5350-65022-0

* Ключ ?2-16 (* Key ?2-16)

1под заказ630 руб.
23-53RS-65022-1

    (актуальный код замены) Ключ - Key

14 шт850 руб.
23-5350-65011-1

* Стакан корпуса помпы (* Pump Case Liner)

115 шт820 руб.
23-5350-65025-0

* Направляющая пластина водяного насоса (* Water Pump Guide Plate)

15 шт480 руб.
23-59101E3-5652

* Болт (* Bolt)

34 шт400 руб.
23-6362-65231-1

Комплект водяного насоса (хромированный) (Water Pump Kit (chrome Plated))

1под заказ10850 руб.
23-63FS-65029-0

* Прокладка направляющей пластины (* Guide Plate Gasket)

1под заказ420 руб.
23-6SM-3FS-65029-0

   (не оригинальный аналог) Прокладка SM-3FS-65029-0 направляющей пластины

1под заказ100 руб.
23-6334-65021-0

* Крыльчатка водяного насоса (* Water Pump Impeller)

141 шт3080 руб.
23-6RTT-334-65021-0

   (не оригинальный аналог) Крыльчатка RTT-334-65021-0 водяной помпы

11 шт520 руб.
23-6500383

   (не оригинальный аналог) Крыльчатка помпы охлаждения двигателя Tohatsu 500383

1под заказ2550 руб.
23-6T-334-65021-0

   (не оригинальный аналог) Крыльчатка помпы охлаждения двигателя Tohatsu 334-65021-0

1под заказ1040 руб.
23-6SC-WT124

   (не оригинальный аналог) Крыльчатка помпы охлаждения двигателя Tohatsu SC-WT124

1под заказ950 руб.
23-6362-65238-0

* Стакан корпуса помпы (* Pump Case Liner) Chrome Plated / хромированная пластина

1под заказ4970 руб.
23-6362-65239-0

* Направляющая пластина водяного насоса (* Water Pump Guide Plate) Chrome Plated / хромированная пластина

1под заказ4600 руб.
23-73BH-76300-2

Комплект для установки электростартера (f) (Electric Starter Kit (f)) for MF?EF / для MF?EF

1под заказ109840 руб.
23-73C8-76010-1

* Двигатель стартера в сборе (* Starter Motor Assy)

1под заказ69770 руб.
23-73RS-76010-0

    (актуальный код замены) Двигатель стартера в сборе - Starter Motor Assy

1под заказ48140 руб.
23-7PH130-0006

   (не оригинальный аналог) Электростартер двигателя Suzuki / Tohatsu / Nissan / Mercury / Mariner PH130-0006

1под заказ24560 руб.
23-7SC-OT838

   (не оригинальный аналог) Электростартер двигателя Suzuki / Tohatsu / Nissan / Mercury / Mariner SC-OT838

1под заказ15960 руб.
23-73BJ-76009-0

* Ремешок двигателя стартера (* Starter Motor Band)

1под заказ1880 руб.
23-73C8-76007-0

* Демпфер (* Damper)

1под заказ380 руб.
23-79101E3-5825

* Болт (* Bolt)

2под заказ440 руб.
23-7910103-5825

    (актуальный код замены) Болт (910113-5825) - Bolt (910113-5825)

2под заказ280 руб.
23-79101E3-5818

* Болт (* Bolt)

2под заказ400 руб.
23-73BJ-76040-0

* Соленоид стартера (* Starter Solenoid)

1под заказ9840 руб.
23-73BJ-06281-1

* Держатель клеммы провода (* Cable Terminal Holder)

1под заказ1940 руб.
23-7174-35012-0

* Воротник 6-8-6 (* Collar 6-8-6)

1под заказ400 руб.
23-79101E3-5616

* Болт (* Bolt)

12 шт210 руб.
23-79101E3-5612

* Болт (* Bolt)

1под заказ210 руб.
23-73BJ-06902-1

* Крышка (* Cover)

1под заказ1010 руб.
23-73BJ-72028-1

* Наклейка на электрическую схему (* Wiring Diagram Decal)

1под заказ670 руб.
23-7910103-5610

* Болт (* Bolt)

3под заказ240 руб.
23-73BJ-76043-0

* Соленоид стартера Кронштейн (* Starter Solenoid Bracket)

1под заказ2300 руб.
23-7910103-5612

* Болт (* Bolt) Battery Cable Starter Solenoid / Кабель аккумулятора Соленоид стартера

2под заказ170 руб.
23-73BJ-76060-1

* Выпрямитель (комплект) (* Rectifier Complete)

1под заказ11960 руб.
23-7309-06972-0

* Струбцина 6.5-47.5p (* Clamp 6.5-47.5p)

2под заказ240 руб.
23-73PR-06972-0

    (актуальный код замены) Струбцина - Clamp

2под заказ210 руб.
23-73BJ-76164-0

* Крепление ремешка (* Band Mount)

1под заказ1030 руб.
23-73Z0-84398-0

* Ремешок 203 (* Band 203)

1под заказ150 руб.
23-7910103-5625

* Болт (* Bolt)

2под заказ210 руб.
23-7361-76080-0

* Переключатель нейтрали (* Neutral Switch)

1под заказ4120 руб.
23-73NV-76080-0

    (актуальный код замены) Переключатель нейтрали - Neutral Switch

12 шт3130 руб.
23-73AA-76026-0

* Главный переключатель в сборе (* Main Switch Assy)

1под заказ2160 руб.
23-73BH-76120-0

* Кабель аккумулятора (* Battery Cable)

1под заказ10120 руб.
23-73BJ-06133-0

* Защита 10.7-320 (* Protector ?10.7-320)

1под заказ590 руб.
23-73BJ-76145-0

* Колпачок (* Terminal Cap)

1под заказ440 руб.
23-73R3-76141-0

* Кабель стартера L=270 (* Starter Cable L=270)

1под заказ3430 руб.
23-73BA-06133-0

* Защита 10.7-180 (* Protector ?10.7-180)

1под заказ400 руб.
23-73Y0-76145-0

* Колпачок (* Terminal Cap) Starter Motor / Двигатель стартера

1под заказ380 руб.
23-73AA-76145-0

* Колпачок (* Terminal Cap) Starter Solenoid / Соленоид стартера

1под заказ380 руб.
23-73V1-76066-0

* Провод предохранителя, в сборе L=185 (* Fuse Wire Assy L=185)

1под заказ5270 руб.
23-73BJ-76066-0

* Провод предохранителя, в сборе L=720 (* Fuse Wire Assy L=720)

1под заказ6860 руб.
23-73BJ-76064-0

* Предохранитель Держатель Кронштейн (* Fuse Holder Bracket)

1под заказ1090 руб.
23-73BJ-84398-0

* Ремешок 135 (* Band 135)

2под заказ320 руб.
23-73BH-06133-0

* Защита (* Protector)

1под заказ260 руб.
23-83BHQ87314-0

Удлинитель корпуса, комплект (ul) (Extension Housing Kit (ul)) for Transom "L"?"UL / для транца "L"?"UL

1под заказ68520 руб.
23-83BHQ87314-1

    (актуальный код замены) Удлинитель корпуса, комплект (UL) - Extension Housing Kit (ul)

1под заказ73850 руб.
23-83BJQ61110-0

* Удлинитель корпуса (* Extension Housing)

1под заказ26170 руб.
23-83BJ-61111-0

* Шпилька (* Stud)

4под заказ1430 руб.
23-83P0-66233-0

* Шайба 8.1-16-1.5 (* Washer 8.1-16-1.5)

4под заказ240 руб.
23-89301E3-0800

* Гайка (* Nut)

4под заказ190 руб.
23-83BJ-60003-0

* Втулка корпуса вала передачи (* Drive Shaft Bushing)

1под заказ13950 руб.
23-83V1-64332-0

* Стопор (* Stopper)

1под заказ880 руб.
23-89101E3-5612

* Болт (* Bolt)

2под заказ210 руб.
23-83Z0-65203-0

* Блокирущая пластина (* Lock Plate)

1под заказ590 руб.
23-83V1-65204-0

* Вспомогательное крепление водяной трубки (* Water Pipe Auxiliary Mount) 13-2.5 / 13-2.5

1под заказ420 руб.
23-89215E3-0510

* Винт (* Screw)

1под заказ150 руб.
23-83BJ-65120-0

* Водяная трубка (ul) (* Water Pipe (ul))

1под заказ3750 руб.
23-83BK-64303-0

* Корпус вала передачи (ul) (* Drive Shaft (ul))

1под заказ27060 руб.
23-83SA-64303-0

    (актуальный код замены) Корпус вала передачи (UL) - Drive Shaft (ul)

1под заказ28350 руб.
23-83BH-66014-0

* Кулачок штанги (ul) (* Cam Rod (ul))

1под заказ3490 руб.
23-8951407-0312

* Стопор пружины 3-12 (* Spring Pin 3-12)

1под заказ160 руб.
23-8951407-2512

* Стопор пружины (* Spring Pin)

1под заказ140 руб.
23-93FS-87122-0

Ремкомплект карбюратора (Carburetor Repair Kit) 9.9ps / 9.9ps

1под заказ8320 руб.
23-93V1-03116-0

* Уплотнительное кольцо (* O-ring)

1под заказ180 руб.
23-93V1-03147-1

* Клапан поплавка (* Float Valve)

1под заказ2200 руб.
23-93C8-03126-0

* Стопор рычага поплавка (* Float Arm Pin)

1под заказ340 руб.
23-93C8-03125-0

* Поплавок (* Float)

13 шт1800 руб.
23-9921703-0406

* Винт (* Screw) 9.9ps / 9.9ps

1под заказ130 руб.
23-93V1-03121-0

* Прокладка поплавковой камеры (* Float Chamber Gasket) 9.9ps / 9.9ps

14 шт770 руб.
23-9922503-6412

* Винт (* Screw) 9.9ps Float Chamber / 9.9ps Поплавковая камера

4под заказ240 руб.
23-93V1-03193-0

* Прокладка (* Gasket) 9.9ps Float Chamber / 9.9ps Поплавковая камера

1под заказ330 руб.
23-93AA-03182-0

* Прокладка кожуха карбюратора (* Carburetor Cover Gasket) 9.9ps / 9.9ps

1под заказ1010 руб.
23-9922503-6410

* Винт (* Screw) 9.9ps / 9.9ps

2под заказ340 руб.
23-93AA-03193-0

* Прокладка (* Gasket) Daiaphram Cover / Daiaphram Крышка

1под заказ510 руб.
23-93BJ-02234-0

* Фильтр (* Filter)

1под заказ400 руб.
23-93BJ-03243-0

* Уплотнительное кольцо (* O-ring)

2под заказ280 руб.
23-9921503-0408

* Винт (* Screw) 9.9ps / 9.9ps

3под заказ150 руб.

Время выполнения запроса 5.3286688327789 сек.




данный сайт носит информационный характер и не является публичной офертой

склад запчастей для водомоторной техники
