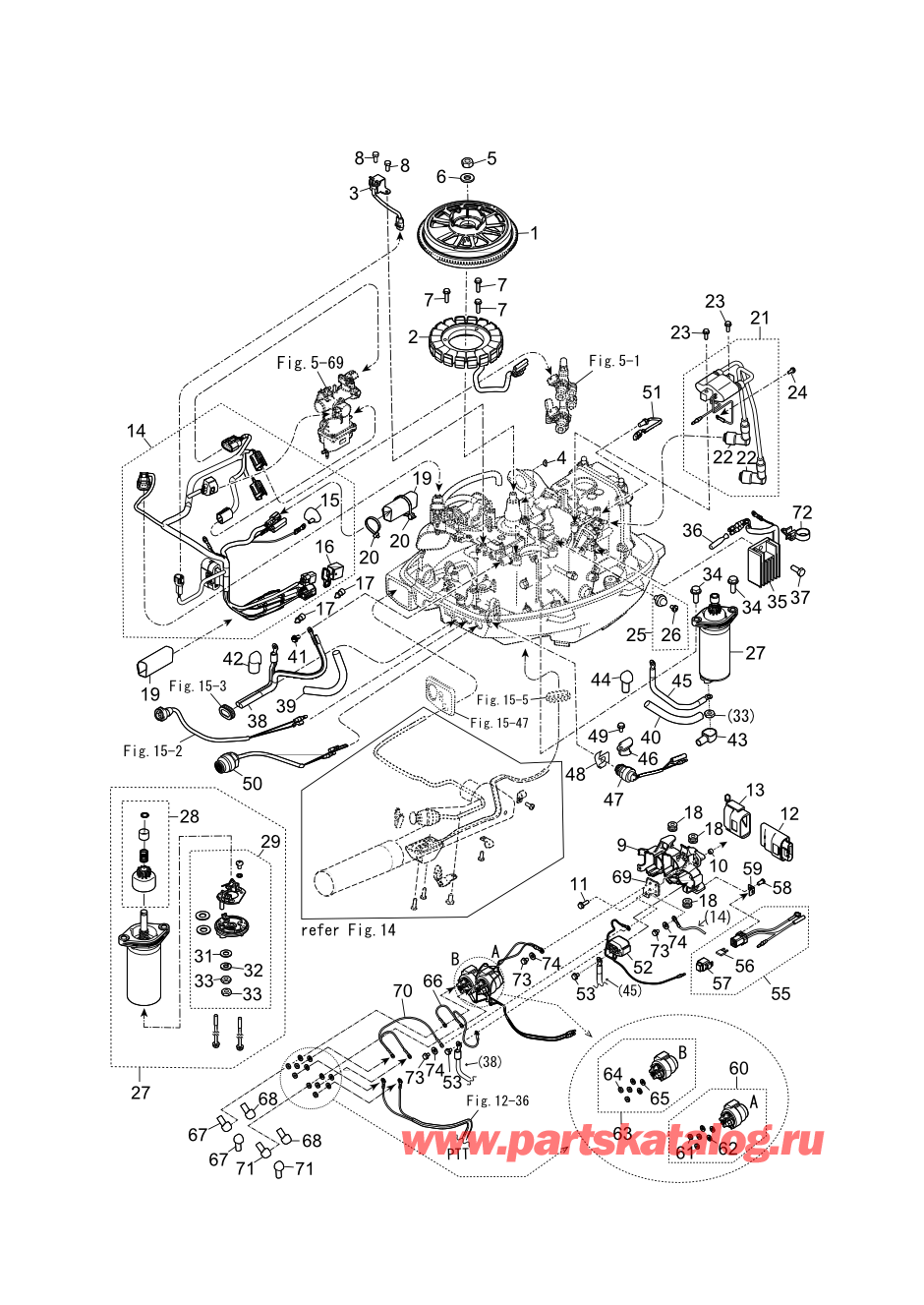

   Fig.07 Magneto Electric Parts
Fig.07 Магнето и электрические части


ДЕТАЛИРОВКА ДЛЯ МОДЕЛИ: TOHATSU MFS9.9CY EU (002-21061-0BD)

Подвесной четырёх-тактный лодочный мотор MFS9.9CY EU (002-21061-0BD) - Fig.07 Magneto Electric Parts - Fig.07 Магнето и электрические части
Номер на
рисунке		АртикулНаименованиеQTYКол-во
на складе		Цена
7-131H-06101-0

Маховик в сборе (Flywheel Assy) MF / MF

1под заказ
7-131H-06191-0

Маховик с кольцевой шестерню (Flywheel W/ring Gear) EF EFT EP EPT / EF EFT EP EPT

1под заказ
7-23RS-06023-0

Альтернатор, в сборе (Alternator Assy) MF / MF

1под заказ15280 руб.
7-231H-06023-0

Альтернатор, в сборе (Alternator Assy) EF EFT EP EPT 6A / EF EFT EP EPT 6A

1под заказ
7-33RS-06071-0

Импульсная катушка (Pulsar Coil)

1под заказ4960 руб.
7-43T5-10131-0

Ключ ?=4 (Key ?=4)

16 шт420 руб.
7-5369-00132-0

Гайка 12-p1.25 (Nut 12-p1.25)

12 шт190 руб.
7-63SS-01116-0

Шайба 13-26-3.2 (Washer 13-26-3.2)

1под заказнет сведений
7-7910103-5625

Болт (Bolt)

3под заказ210 руб.
7-8910103-5512

Болт (Bolt)

2под заказ150 руб.
7-931H-06903-0

Electric Кронштейн (Electric Bracket)

1под заказ
7-1031H-76079-0

Воротник 6.2-9-6 (Collar 6.2-9-6)

1под заказ
7-11910103-5620

Болт (Bolt)

1под заказ210 руб.
7-1231H-06401-0

Ecu в сборе (9.8 / 9.9) (Ecu Assy (9.8/9.9))

1под заказ
7-1331H-06410-0

Держатель модуля ECU (Ecu Holder)

1под заказ
7-1431H-76110-0

Электропроводка (Cord Assy) MF EF / MF EF

1под заказ
7-1431U-76110-0

Электропроводка (Cord Assy) EFT / EFT

1под заказ
7-1431N-76110-0

Электропроводка (Cord Assy) EP / EP

1под заказ
7-1431T-76110-0

Электропроводка (Cord Assy) EPT / EPT

1под заказ
7-153KY-07612-0

* Пыльник (* Grommet)

1под заказ420 руб.
7-163KY-76037-0

* Наконечник кабеля (* Cable Terminal Plug) DIAGNOSTIC CONNECTOR CAP / DIAGNOSTIC Коннектор Колпачок

1под заказ440 руб.
7-173A3-76037-0

Наконечник кабеля (Cable Terminal Plug) MF / MF

2под заказ170 руб.
7-183KY-06920-0

Монтажная резинка (Rubber Mount)

3под заказ820 руб.
7-1931H-06157-0

Защита (Protector)

2под заказ
7-20369-84398-1

Ремешок 202 (Band 202)

2под заказ270 руб.
7-2131H-06040-0

Катушка зажигания с колпачком (Ignition Coil W/r-cap)

1под заказ
7-2231H-06999-0

* Коппачок свечи зажигания с резистором (* Plug Cap W/resistance)

2под заказ
7-23910103-5625

Болт (Bolt)

2под заказ210 руб.
7-24910103-5612

Болт (Bolt)

1под заказ170 руб.
7-253H6-07611-1

Выключатель по давлению масла (Oil Pressure Switch)

1под заказ2410 руб.
7-26921503-6406

* Винт (* Screw)

1под заказ130 руб.
7-2731H-76010-0

Двигатель стартера в сборе (Starter Motor Assy) EP EPT EF EFT / EP EPT EF EFT

1под заказ
7-2831H-76015-0

* Комплект шестерёнок (* Pinion Assy) EP EPT EF EFT / EP EPT EF EFT

1под заказ
7-2931H-75014-0

* Держатель втулки в сборе (* Brush Holder Assy) EP EPT EF EFT / EP EPT EF EFT

1под заказ
7-31940103-0600

** Шайба (** Washer) EP EPT EF EFT / EP EPT EF EFT

1под заказ130 руб.
7-32941303-0600

** Пружинная шайба (** Spring Washer) EP EPT EF EFT / EP EPT EF EFT

14 шт150 руб.
7-33930203-0600

** Гайка (** Nut) EP EPT EF EFT / EP EPT EF EFT

2под заказ130 руб.
7-34910103-5825

Болт (Bolt) EP EPT EF EFT / EP EPT EF EFT

2под заказ280 руб.
7-353AA-76065-0

Выпрямитель (комплект) (Rectifier Complete) EP EPT EF EFT / EP EPT EF EFT

11 шт15590 руб.
7-363SY-01047-0

Заглушка (Plug) EP EPT EF EFT / EP EPT EF EFT

1под заказ
7-37910103-5616

Болт (Bolt) EP EPT EF EFT / EP EPT EF EFT

1под заказ170 руб.
7-37PGB/T9074.14-M6x20

   (аналог Parsun) BOLT M6x20

1под заказ30 руб.
7-383AC-76120-0

Кабель аккумулятора L=2500 (Battery Cable L=2500) EP EPT EF EFT / EP EPT EF EFT

1под заказ9600 руб.
7-393RS-06133-0

Защита (Protector) EP EPT EF EFT / EP EPT EF EFT

1под заказ
7-403RS-06133-0

Защита (Protector) EP EPT EF EFT / EP EPT EF EFT

1под заказ
7-41910103-5612

Болт (Bolt) EP EPT EF EFT / EP EPT EF EFT

1под заказ170 руб.
7-423BJ-76145-0

Колпачок 15.5-20-28 (Terminal Cap 15.5-20-28) EP EPT EF EFT / EP EPT EF EFT

1под заказ440 руб.
7-433Y0-76145-0

Колпачок 8-18-28 (Terminal Cap 8-18-28) EP EPT EF EFT / EP EPT EF EFT

1под заказ380 руб.
7-443Y1-76145-0

Колпачок 8-13-28 (Terminal Cap 8-13-28) EP EPT EF EFT / EP EPT EF EFT

1под заказ380 руб.
7-453B2-76147-2

Кабель стартера L=200 (Starter Cable L=200) EP EPT EF EFT / EP EPT EF EFT

1под заказ2080 руб.
7-4631H-76081-0

Кронштейн переключателя нейтрали (Neutral Switch Bracket) EP EPT EF EFT / EP EPT EF EFT

1под заказ
7-473NV-76080-0

Переключатель нейтрали (Neutral Switch) EP EPT EF EFT / EP EPT EF EFT

12 шт3700 руб.
7-483RS-76083-0

Пускатель переключателя нейтрали (Neutral Switch Actuator) EP EPT EF EFT / EP EPT EF EFT

1под заказнет сведений
7-49910103-5612

Болт (Bolt) EP EPT EF EFT / EP EPT EF EFT

1под заказ170 руб.
7-503AA-76026-0

Главный переключатель в сборе (Main Switch Assy) EF EFT / EF EFT

1под заказ2160 руб.
7-5131H-72510-0

Датчик температуры двигателя (Engine Temp Sensor)

1под заказ
7-5231H-76040-0

Соленоид стартера (Starter Solenoid) EF EFT EP EPT / EF EFT EP EPT

1под заказ
7-53910103-5610

Болт (Bolt) EF EFT EP EPT / EF EFT EP EPT

2под заказ240 руб.
7-5531H-76066-0

Провод предохранителя, в сборе (Fuse Wire Assy) EF EFT EP EPT / EF EFT EP EPT

1под заказ
7-563T5-76247-0

* Предохранитель 20a (* Fuse 20a) EF EFT EP EPT / EF EFT EP EPT

2под заказ470 руб.
7-571E0-34093-0

* Колпачок (y) (* Cap (y)) EF EFT EP EPT / EF EFT EP EPT

1под заказ630 руб.
7-583V1-05913-0

Саморез 5-12 (Tapping Screw 5-12) EF EFT EP EPT / EF EFT EP EPT

1под заказ210 руб.
7-593R0-76064-0

Кронштейн держателя предохранителей (Fuse Holder Bracket) EF EFT EP EPT / EF EFT EP EPT

1под заказ210 руб.
7-6031H-72580-0

Соленоид переключателя гидроподъема (a) (Ptt Solenoid Switch (a)) EFT EPT / EFT EPT

1под заказ
7-61930103-0600

* Гайка (* Nut) EFT EPT / EFT EPT

31 шт240 руб.
7-62941303-0600

* Пружинная шайба (* Spring Washer) EFT EPT / EFT EPT

34 шт150 руб.
7-6331H-72581-0

Соленоид переключателя гидроподъема (b) (Ptt Solenoid Switch (b)) EFT EPT / EFT EPT

1под заказ
7-64930103-0600

* Гайка (* Nut) EFT EPT / EFT EPT

31 шт240 руб.
7-65941303-0600

* Пружинная шайба (* Spring Washer) EFT EPT / EFT EPT

34 шт150 руб.
7-6631H-72582-0

Провод соленоида выключателя, в сборе (a) (Solenoid Switch Cord (a)) EFT EPT / EFT EPT

1под заказ
7-673Y1-76145-0

Колпачок 8-13-28 (Terminal Cap 8-13-28) EFT EPT / EFT EPT

2под заказ380 руб.
7-683A3-76145-0

Колпачок 8-13-28 (Terminal Cap 8-13-28) EFT EPT / EFT EPT

2под заказ360 руб.
7-6931H-06869-0

Кронштейн (Bracket) EF EFT EP EPT / EF EFT EP EPT

1под заказ
7-7031H-72583-0

Провод соленоида выключателя, в сборе (b) (Solenoid Switch Cord (b)) EFT EPT / EFT EPT

1под заказ
7-713Y1-76145-0

Колпачок 8-13-28 (Terminal Cap 8-13-28) EFT EPT / EFT EPT

2под заказ380 руб.
7-723KY-84398-0

Ремешок (Band) EF EFT EP EPT / EF EFT EP EPT

1под заказ300 руб.
7-73910103-0610

Болт (Bolt) EF EP / EF EP

1под заказ130 руб.
7-74940103-0600

Шайба (Washer) EF EP / EF EP

1под заказ130 руб.
