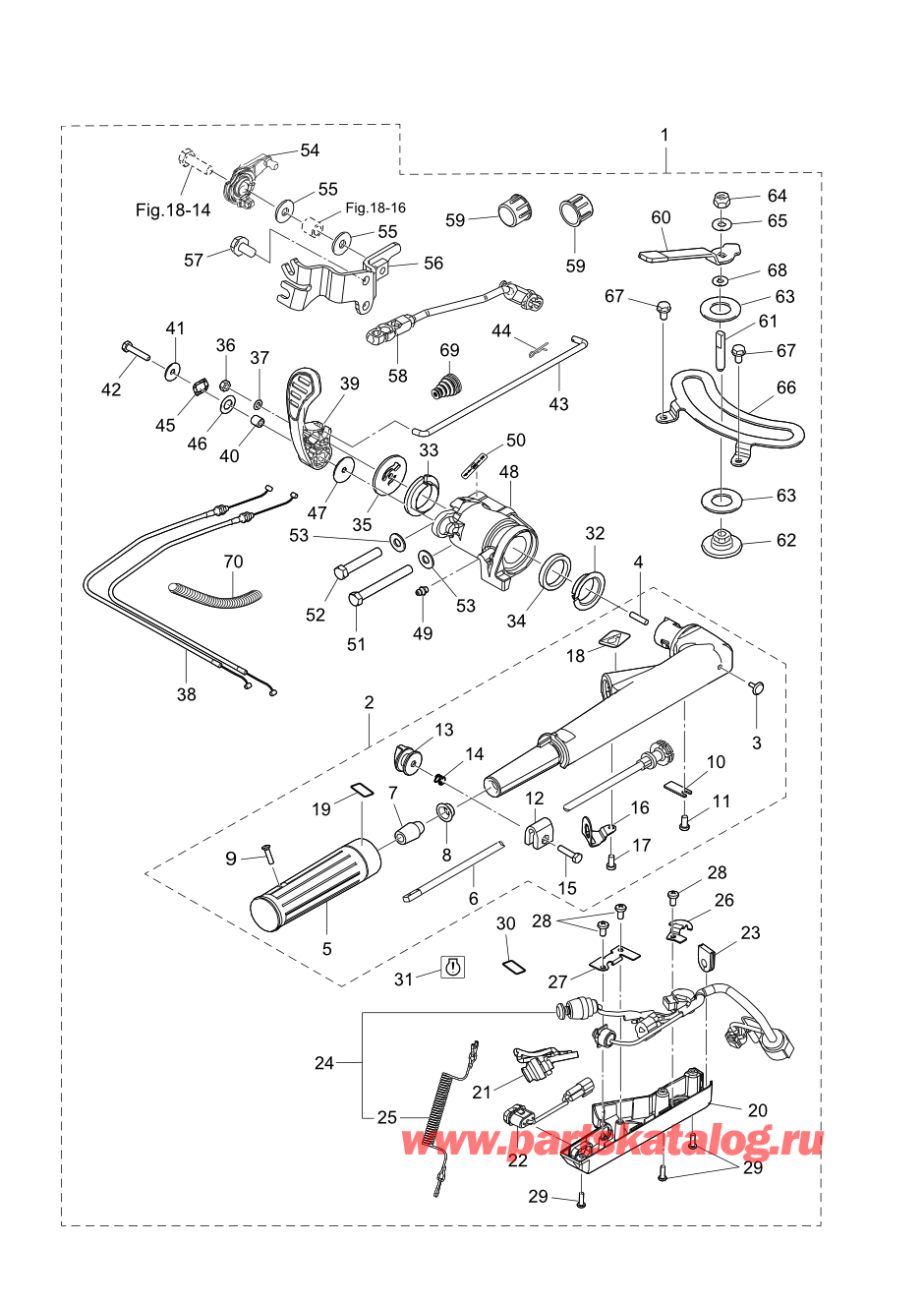

   Fig.22 Basic Tiller Handle
Fig.22 Basic Румпель


ДЕТАЛИРОВКА ДЛЯ МОДЕЛИ: TOHATSU MFS25-D (002-21060-0BE)

Подвесной лодочный двигатель TOHATSU MFS25-D (002-21060-0BE) - Fig.22 Basic Tiller Handle / Fig.22 Basic Румпель
Номер на
рисунке		АртикулНаименованиеQTYКол-во
на складе		Цена
22-13VSQ63007-0

Установочный комплект румпеля (basic) (Tiller Handle Kit (basic))

1под заказ
22-23VSQ63003-0

* Румпель в сборе (* Tiller Handle Assy)

1под заказ
22-3350-67154-0

** Пластиковая заклёпка 6.5 (** Plastic Rivet 6.5)

15 шт210 руб.
22-43B2-63104-1

** Шпилька (** Stud)

1под заказ370 руб.
22-53R3-63012-0

** Рукоятка (** Grip)

1под заказ2280 руб.
22-63V1-63041-0

** Вал дросселя (** Throttle Shaft)

1под заказ1880 руб.
22-73H6-63048-0

** Демфер вала дросселя (** Throttle Shaft Damper)

1под заказ210 руб.
22-83H6-63510-0

** Втулка 14-15.8-7 (** Bushing 14-15.8-7)

1под заказ210 руб.
22-9921803-0520

** Винт (** Screw)

1под заказ150 руб.
22-103B2-63063-0

** Опора вала дросселя (** Throttle Shaft Support)

1под заказ260 руб.
22-119215E3-0612

** Винт (** Screw)

1под заказ170 руб.
22-123V1-63035-1

** Трущаяся деталька (** Friction Piece)

14 шт560 руб.
22-133V1-63077-0

** Регулировочная гайка (** Adjusting Nut)

1под заказ650 руб.
22-143V1-63036-0

** Пружина (** Spring)

1под заказ270 руб.
22-15910103-0625

** Болт (** Bolt)

12 шт170 руб.
22-163VT-06869-0

** Кронштейн (** Bracket)

1под заказ
22-179215E3-0612

** Винт (** Screw)

1под заказ170 руб.
22-183AC-72200-0

** Наклейка аварийного выключателя (** Stop Switch Decal)

1под заказ280 руб.
22-193NV-72019-0

** Наклейка дросселя (** Throttle Decal)

1под заказнет сведений
22-203VS-63320-0

* Крышка румпеля (* Tiller Handle Cover)

1под заказ
22-213VS-76026-0

* Главный переключатель в сборе (* Main Switch Assy)

1под заказ
22-223VS-72615-0

* Переключатель гидроподъёма в сборе (* Ptt Switch Assy)

1под заказ
22-233VS-63624-0

* Пыльник (* Grommet)

1под заказ
22-243VT-76115-0

* Электропроводка (* Cord Assy)

1под заказ
22-2531H-06848-0

** Чека аварийного выключателя в сборе (** Stop Switch Lanyard Assy)

1под заказ
22-263VS-63505-0

* Держатель кабеля (* Cable Holder)

1под заказ
22-273VV-62114-0

* Пластина (* Plate)

1под заказ
22-283GR-05913-0

* Саморез M6-18 (* Tapping Screw M6-18)

3под заказ240 руб.
22-299215E3-0516

* Винт (* Screw)

3под заказ320 руб.
22-303VS-76195-0

* Idle Change Наклейка (* Idle Change Decal)

1под заказ
22-313VS-67587-0

* Start Наклейка (* Start Decal)

1под заказнет сведений
22-323V1-63102-0

* Втулка (* Bushing)

1под заказ440 руб.
22-333RS-63102-0

* Втулка (* Bushing)

1под заказ740 руб.
22-343RS-63108-0

* Шайба (* Washer)

1под заказ800 руб.
22-353RS-63107-1

* Крышка (* Cover)

1под заказнет сведений
22-36930103-0600

* Гайка (* Nut)

11 шт240 руб.
22-37940203-0600

* Шайба (* Washer)

1под заказ110 руб.
22-383VS-63600-0

* Тросик дросселя (* Throttle Wire)

2под заказ
22-393RS-66110-1

* Рычаг переключения (* Shift Lever)

1под заказнет сведений
22-393RS-66110-2

    (актуальный код замены) Рычаг переключения - Shift Lever

12 шт1050 руб.
22-403H6-63619-1

* Воротник 6.5-10.5-10 (* Collar 6.5-10.5-10)

11 шт570 руб.
22-41346-67115-0

* Шайба 6.5-21-1 (* Washer 6.5-21-1)

16 шт250 руб.
22-429101E3-0620

* Болт (* Bolt)

1под заказ190 руб.
22-433VS-66134-0

* Тяга рычага переключения (* Shift Lever Rod)

1под заказ
22-44951603-0600

* Шплинт D=6 (* Snap Pin D=6)

1под заказ40 руб.
22-453RS-05259-0

* Волнистая шайба (* Wave Washer)

1под заказ440 руб.
22-463RS-61315-0

* Шайба (* Washer)

1под заказ210 руб.
22-473RS-67115-0

* Шайба 6.5-30-1 (* Washer 6.5-30-1)

1под заказнет сведений
22-483VSQ62001-0

* Кронштейн рулевого управления (* Steering Bracket)

1под заказ
22-49344-67177-1

* Смазочный фиттинг (* Grease Fitting)

1под заказ300 руб.
22-503WL-67578-0

* Наклейка переключателя (* Shift Decal)

1под заказнет сведений
22-513RS-63201-0

* Болт (* Bolt)

1под заказ1300 руб.
22-523RT-63201-0

* Болт (* Bolt)

1под заказ670 руб.
22-539401E3-1000

* Шайба (* Washer)

2под заказ210 руб.
22-543VS-63622-0

* Барабан дросселя в сборе (* Throttle Drum Assy)

1под заказ
22-553C8-66308-0

* Шайба 6-16-1.5 (* Washer 6-16-1.5)

2под заказ170 руб.
22-563VS-63508-0

* Кронштейн тросика дросселя (* Throttle Wire Bracket)

1под заказ
22-57910103-5612

* Болт (* Bolt)

2под заказ170 руб.
22-583VS-63610-0

* Тяга стержня дросселя (* Link Rod Assy (throttle))

1под заказ
22-59346-62127-0

* Колпачок гайки (* Cap Nut)

2под заказ260 руб.
22-603VS-62441-0

* Фрикционный рычаг (* Friction Lever)

1под заказ
22-613VS-62445-0

* Болт (* Bolt)

1под заказ
22-623VS-62400-0

* Фрикционный рычаг Кронштейн (* Friction Lever Bracket)

1под заказ
22-633VS-62449-0

* Диск (* Disc)

2под заказ
22-64930403-0800

* Нейлоновая гайка 8-p1.25 (* Nylon Nut 8-p1.25)

1под заказ360 руб.
22-65940103-0800

* Шайба (* Washer)

1под заказ150 руб.
22-663VS-62447-0

* Пластина (* Plate)

1под заказ
22-67910103-5612

* Болт (* Bolt)

2под заказ170 руб.
22-683R3-62443-0

* Шайба 8.1-20-0.8 (* Washer 8.1-20-0.8)

1под заказ260 руб.
22-693RS-66260-1

* Пыльник (* Grommet)

1под заказ
22-703VT-06133-0

* Защита (* Protector)

1под заказ
