ДЕТАЛИРОВКА ДЛЯ МОДЕЛИ: LYNX BoonDocker STD, 2017

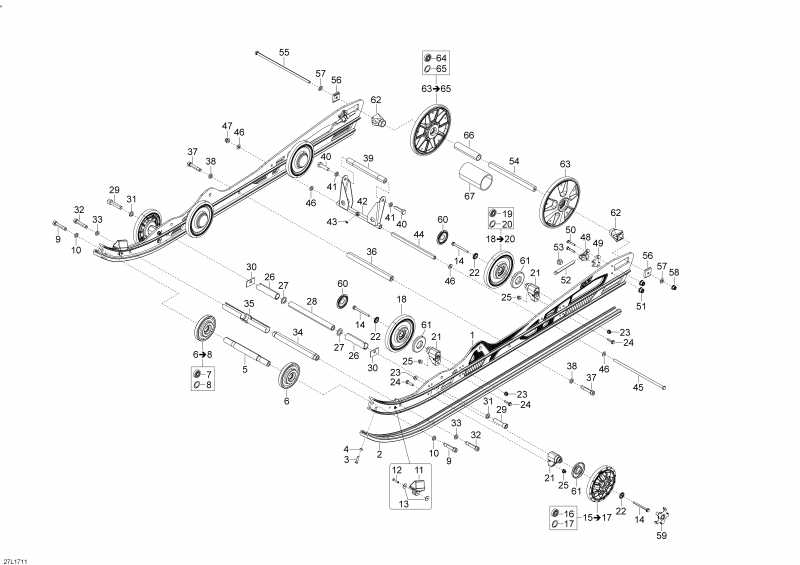

Снегоходы lynx - Rear Suspension

Номер на
рисунке		АртикулНаименованиеКол-во
на складе		Цена
1 503194232

LH Runner. Model-3700 (LH Runner. Model-3700)

под заказ25500 руб.
1 503194236

LH Runner. Model-3900 (LH Runner. Model-3900)

под заказ16620 руб.
1 503194233

RH Runner. Model-3700 (RH Runner. Model-3700)

под заказ25500 руб.
1 503194237

RH Runner. Model-3900 (RH Runner. Model-3900)

под заказ17010 руб.
2 503193170

Slider Shoe. Model-3700 (Slider Shoe. Model-3700)

под заказ2500 руб.
2400 руб.
2 503194493

Slider Shoe. Model-3900 (Slider Shoe. Model-3900)

под заказ2320 руб.
3 208562531

Винт M6 x 25 (Screw M6 x 25)

под заказ290 руб.
4 232561414

Эластичная гайка со стопором M6 (Elastic Stop Nut M6)

под заказ130 руб.
4 420842040

(последний код) NUT-STOP ELASTIC DIN.985

под заказ110 руб.
5 503192842

Front Wheel Вал (Front Wheel Shaft)

под заказ2670 руб.
6 503192611

Wheel 100 мм. Includes 6 To 8 (Wheel 100mm. Includes 6 To 8)

под заказ2480 руб.
7 503190396

Шариковый подшипник (Ball Bearing)

под заказ860 руб.
7 R0180J-2.001A

     (не оригинальная запчасть) Ролик (каток) BRP R0180J-2.001A

под заказ6 570 руб.
7 R0147E-2.001A

     (не оригинальная запчасть) Ролик (каток) BRP R0147E-2.001A

под заказ6 030 руб.
7 R0141K-2.001A

     (не оригинальная запчасть) Ролик (каток) BRP R0141K-2.001A

под заказ5 850 руб.
7 R0165M-2.001A

     (не оригинальная запчасть) Ролик (каток) BRP R0165M-2.001A

под заказ6 030 руб.
7 R0152C-2.001A

     (не оригинальная запчасть) Ролик (каток) BRP R0152C-2.001A

под заказ5 160 руб.
7 R0200D-1.001A

     (не оригинальная запчасть) Ролик (каток) BRP R0200D-1.001A

под заказ7 740 руб.
7 6004DDUCM D NS7S5

     (не оригинальная запчасть) Подшипник 6004DDUCM (6004DDUCM D NS7S5)

под заказ450 руб.
7 SC-04001

     (не оригинальная запчасть) Ролик (каток) BRP SC-04001

под заказ4 570 руб.
8 XXX

Стопорное кольцо (Circlip)

9 205504544

Socket Винт M10 x 45 (Socket Screw M10 x 45)

под заказ580 руб.
10503192496

Шайба (Washer)

под заказ140 руб.
10SM-08351

     (не оригинальная запчасть) Комплект крепежа лыжи BRP SM-08351

под заказ4 140 руб.
11503192106

Резиновый стопор (Rubber Stopper)

под заказ2640 руб.
12293150142

Pop Заклёпка 3 / 16" (Pop Rivet 3/16")

под заказ170 руб.
13503191273

Шайба (Washer)

под заказ140 руб.
14207667056

Шестигранный флавцевый винт M6 x 70 (Hex. Flange Screw M6 x 70)

под заказ430 руб.
15503193734

Wheel 141 мм. Includes 15 To 17 (Wheel 141mm. Includes 15 To 17)

под заказ4900 руб.
15SC-04001

     (не оригинальная запчасть) Ролик (каток) BRP SC-04001

под заказ4 570 руб.
16503190396

Шариковый подшипник (Ball Bearing)

под заказ860 руб.
16R0180J-2.001A

     (не оригинальная запчасть) Ролик (каток) BRP R0180J-2.001A

под заказ6 570 руб.
16R0147E-2.001A

     (не оригинальная запчасть) Ролик (каток) BRP R0147E-2.001A

под заказ6 030 руб.
16R0141K-2.001A

     (не оригинальная запчасть) Ролик (каток) BRP R0141K-2.001A

под заказ5 850 руб.
16R0165M-2.001A

     (не оригинальная запчасть) Ролик (каток) BRP R0165M-2.001A

под заказ6 030 руб.
16R0152C-2.001A

     (не оригинальная запчасть) Ролик (каток) BRP R0152C-2.001A

под заказ5 160 руб.
16R0200D-1.001A

     (не оригинальная запчасть) Ролик (каток) BRP R0200D-1.001A

под заказ7 740 руб.
166004DDUCM D NS7S5

     (не оригинальная запчасть) Подшипник 6004DDUCM (6004DDUCM D NS7S5)

под заказ450 руб.
16SC-04001

     (не оригинальная запчасть) Ролик (каток) BRP SC-04001

под заказ4 570 руб.
17XXX

Стопорное кольцо (Circlip)

18503191316

Wheel 141 мм. Includes 18 To 20 (Wheel 141mm. Includes 18 To 20)

под заказ4100 руб.
18503190577

(последний код) ROUE 141 *WHEEL-141

под заказ3210 руб.
18R0141K-2.001A

     (не оригинальная запчасть) Ролик (каток) BRP R0141K-2.001A

под заказ5 850 руб.
18SC-04004

     (не оригинальная запчасть) Ролик (каток) BRP SC-04004

под заказ3 280 руб.
19503190396

Шариковый подшипник (Ball Bearing)

под заказ860 руб.
19R0180J-2.001A

     (не оригинальная запчасть) Ролик (каток) BRP R0180J-2.001A

под заказ6 570 руб.
19R0147E-2.001A

     (не оригинальная запчасть) Ролик (каток) BRP R0147E-2.001A

под заказ6 030 руб.
19R0141K-2.001A

     (не оригинальная запчасть) Ролик (каток) BRP R0141K-2.001A

под заказ5 850 руб.
19R0165M-2.001A

     (не оригинальная запчасть) Ролик (каток) BRP R0165M-2.001A

под заказ6 030 руб.
19R0152C-2.001A

     (не оригинальная запчасть) Ролик (каток) BRP R0152C-2.001A

под заказ5 160 руб.
19R0200D-1.001A

     (не оригинальная запчасть) Ролик (каток) BRP R0200D-1.001A

под заказ7 740 руб.
196004DDUCM D NS7S5

     (не оригинальная запчасть) Подшипник 6004DDUCM (6004DDUCM D NS7S5)

под заказ450 руб.
19SC-04001

     (не оригинальная запчасть) Ролик (каток) BRP SC-04001

под заказ4 570 руб.
20415129371

Стопорное кольцо (Circlip)

под заказ680 руб.
21503193894

Sвышеport (Support)

под заказ740 руб.
22503191820

Cвыше Шайба (Cup Washer)

под заказ200 руб.
23233261466

Elastic Фланец Гайка M6 (Elastic Flange Nut M6)

под заказ290 руб.
24207662556

Шестигранный флавцевый винт M6 x 25 (Hex. Flange Screw M6 x 25)

под заказ430 руб.
25233261466

Elastic Фланец Гайка M6 (Elastic Flange Nut M6)

под заказ290 руб.
26605349896

Гильза (Sleeve)

под заказ320 руб.
2731013

Регулировочная шайба Кольцо (Shim Ring)

под заказ530 руб.
27

(последний код)

под заказпо запросу
28605350690

Вал (Shaft)

под заказ2770 руб.
29205525554

Socket HD Винт M12 x 55 (Socket HD Screw M12 x 55)

под заказпо запросу
30605449294

Sвышеport Пластина (Support Plate)

под заказ340 руб.
31XXX

Шайба с блокировкой (Lock Washer)

32205505054

Socket HD Винт M10 x 50 (Socket HD Screw M10 x 50)

под заказ70 руб.
33503192496

Шайба (Washer)

под заказ140 руб.
33SM-08351

     (не оригинальная запчасть) Комплект крепежа лыжи BRP SM-08351

под заказ4 140 руб.
34605353958

Вал (Shaft)

под заказ1490 руб.
35605355096

Limiter Хомут Фиксатор (Limiter Strap Retainer)

под заказ750 руб.
365343471

Вал (Shaft)

под заказ1540 руб.
37205505054

Socket HD Винт M10 x 50 (Socket HD Screw M10 x 50)

под заказ70 руб.
38503192496

Шайба (Washer)

под заказ140 руб.
38SM-08351

     (не оригинальная запчасть) Комплект крепежа лыжи BRP SM-08351

под заказ4 140 руб.
39503193638

нижний Вал (Lower Shaft)

под заказ2040 руб.
40207204044

Hex. Колпачок Винт M10 x 40 (Hex. Cap Screw M10 x 40)

под заказ210 руб.
41503192496

Шайба (Washer)

под заказ140 руб.
41SM-08351

     (не оригинальная запчасть) Комплект крепежа лыжи BRP SM-08351

под заказ4 140 руб.
42503194342

Rear Swing (Rear Swing)

под заказ2090 руб.
43408200700

Смазочный фиттинг (Grease Fitting)

под заказ320 руб.
44503189156

Стержень Axle (Pivot Axle)

под заказ1570 руб.
45503192440

Болт M8 x 248 (Bolt M8 x 248)

под заказ2210 руб.
45732601198

(последний код) BOULON LONG *BOLT-LONG

под заказпо запросу
46503192494

Шайба (Washer)

под заказ290 руб.
47233281466

Elastic Фланец Гайка M8 (Elastic Flange Nut M8)

под заказ140 руб.
48503192814

Tensioner (Tensioner)

под заказ310 руб.
48503192583

(последний код) TENDEUR *TENSIONER

под заказ420 руб.
49503193250

Проставка (Spacer)

под заказ1000 руб.
49503190379

(последний код) ESPACEUR TEND. *SPACER-TENSIONER

под заказ790 руб.
50207063054

Hex. Колпачок Винт M6 x 30 (Hex. Cap Screw M6 x 30)

под заказ430 руб.
51233261466

Elastic Фланец Гайка M6 (Elastic Flange Nut M6)

под заказ290 руб.
52230100054

Hex. Колпачок Винт M10 x 100 (Hex. Cap Screw M10 x 100)

под заказ580 руб.
53233601466

Elastic Locking Гайка M10 (Elastic Locking Nut M10)

под заказ290 руб.
54503194105

Rear Axle (Rear Axle)

под заказ2010 руб.
55503194069

Болт M8 x 261 (Bolt M8 x 261)

под заказ2210 руб.
56503194067

Axle Slider (Axle Slider)

под заказ610 руб.
56503194412

(последний код) SLIDER AXLE

под заказ830 руб.
57250200159

Пружинная шайба (Spring Washer)

под заказ180 руб.
58233281466

Elastic Фланец Гайка M8 (Elastic Flange Nut M8)

под заказ140 руб.
59503193735

чёрный Wheel Колпачок (Black Wheel Cap)

под заказ530 руб.
60503192771

чёрный Wheel Колпачок (Black Wheel Cap)

под заказ170 руб.
60SM-04431

     (не оригинальная запчасть) Крышка катка BRP SM-04431

под заказ480 руб.
61503190434

Labyrinth Сальник (Labyrinth Seal)

под заказ420 руб.
62503190428

Проставка (Spacer)

под заказ420 руб.
300 руб.
63503193760

Wheel 200 мм. Includes 63 To 65 (Wheel 200mm. Includes 63 To 65)

под заказ4100 руб.
64503190396

Шариковый подшипник (Ball Bearing)

под заказ860 руб.
64R0180J-2.001A

     (не оригинальная запчасть) Ролик (каток) BRP R0180J-2.001A

под заказ6 570 руб.
64R0147E-2.001A

     (не оригинальная запчасть) Ролик (каток) BRP R0147E-2.001A

под заказ6 030 руб.
64R0141K-2.001A

     (не оригинальная запчасть) Ролик (каток) BRP R0141K-2.001A

под заказ5 850 руб.
64R0165M-2.001A

     (не оригинальная запчасть) Ролик (каток) BRP R0165M-2.001A

под заказ6 030 руб.
64R0152C-2.001A

     (не оригинальная запчасть) Ролик (каток) BRP R0152C-2.001A

под заказ5 160 руб.
64R0200D-1.001A

     (не оригинальная запчасть) Ролик (каток) BRP R0200D-1.001A

под заказ7 740 руб.
646004DDUCM D NS7S5

     (не оригинальная запчасть) Подшипник 6004DDUCM (6004DDUCM D NS7S5)

под заказ450 руб.
64SC-04001

     (не оригинальная запчасть) Ролик (каток) BRP SC-04001

под заказ4 570 руб.
65415129371

Стопорное кольцо (Circlip)

под заказ680 руб.
66503191263

Проставка (Spacer)

под заказ1120 руб.
67503193097

Втулка (Bushing)

под заказ1120 руб.
