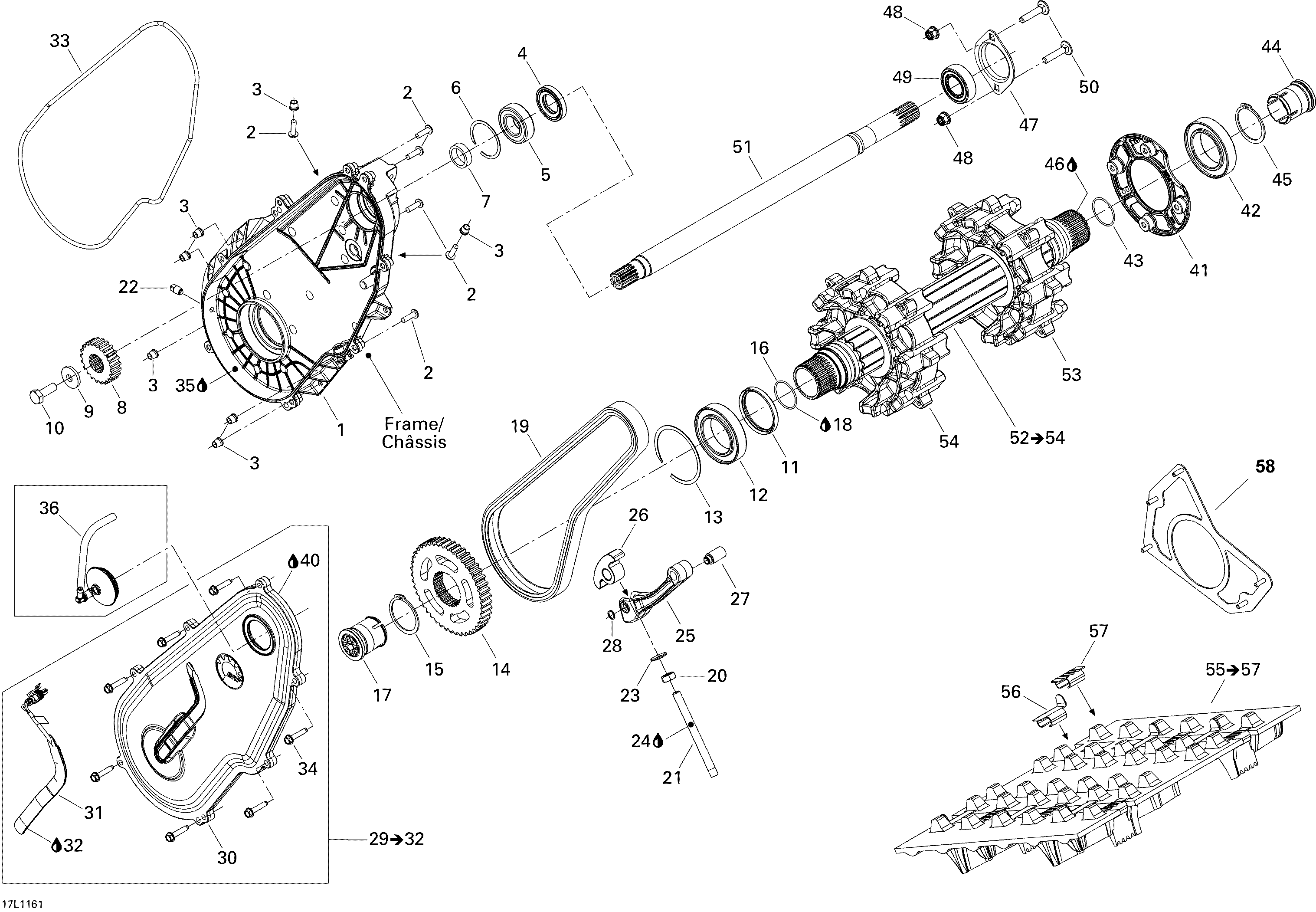

ДЕТАЛИРОВКА ДЛЯ МОДЕЛИ: LYNX Xtrim 550, 2011


Snowmobile Lynx - Drive System - Drive System

Номер на
рисунке		АртикулНаименованиеКол-во
на складе		Цена
1 504152914

Цепьcase (Chaincase)

под заказ20500 руб.
1 504153181

(последний код) CARTER CHAINE *CHAIN CASE

под заказ23400 руб.
2 207662034

Hex. Фланецd Винт (Hex. Flanged Screw)

под заказ290 руб.
3 233261434

Фланецd Elastic Гайка M6 (Flanged Elastic Nut M6)

под заказ290 руб.
4 293250175

Сальник (Oil Seal)

под заказ980 руб.
4 SM-03351

     (не оригинальная запчасть) Сальник КПП (верхний) BRP SM-03351

под заказ380 руб.
5 293350059

Шариковый подшипник (Ball Bearing)

под заказ3950 руб.
5 504152573

(последний код) ROULEMENT BILLE*BALL BEARING

под заказпо запросу
5 6010DUCM D 5

     (не оригинальная запчасть) Подшипник 6010DUCM (6010DUCM D 5)

под заказ1 270 руб.
5 SM-03178

     (не оригинальная запчасть) Комплект подшипников BRP SM-03178

под заказ2 620 руб.
6 504152576

Стопорное кольцо (Circlip)

под заказ670 руб.
6 SM-03209

     (не оригинальная запчасть) Ремкомплект трансмиссии снегохода BRP SM-03209

под заказ2 710 руб.
7 504152628

Регулировочная шайба (Shim)

под заказ610 руб.
8 504152807

Цепное колесо ЗВЕЗДОЧКА 17 Teeth (Sprocket 17 Teeth)

под заказ8090 руб.
9 504152784

Пружинная шайба M10 (Spring Washer M10)

под заказ360 руб.
10 207103044

Шестигранный винт M10 X 30 (Hex. Screw M10 X 30)

под заказ290 руб.
10 222003065

(последний код) SCREW-HEX.CAP ISO.4017

под заказ230 руб.
11 504152571

Сальник (Seal)

под заказ970 руб.
11 SM-03350

     (не оригинальная запчасть) Сальник КПП (нижний) BRP SM-03350

под заказ420 руб.
11 SM-03178

     (не оригинальная запчасть) Комплект подшипников BRP SM-03178

под заказ2 620 руб.
11 SM-03229

     (не оригинальная запчасть) Сальник КПП (нижний) BRP SM-03229

под заказ660 руб.
12 293350059

Шариковый подшипник (Ball Bearing)

под заказ3950 руб.
12 504152573

(последний код) ROULEMENT BILLE*BALL BEARING

под заказпо запросу
12 6010DUCM D 5

     (не оригинальная запчасть) Подшипник 6010DUCM (6010DUCM D 5)

под заказ1 270 руб.
12 SM-03178

     (не оригинальная запчасть) Комплект подшипников BRP SM-03178

под заказ2 620 руб.
13 504152582

Стопорное кольцо (Circlip)

под заказ670 руб.
14 504152593

Цепное колесо ЗВЕЗДОЧКА, 45 Teeth (Sprocket, 45 Teeth)

под заказ11030 руб.
15 504152572

Стопорное кольцо (Circlip)

под заказ460 руб.
16 293300122

Уплотнительное кольцо (O-Ring)

под заказ150 руб.
16 SM-03178

     (не оригинальная запчасть) Комплект подшипников BRP SM-03178

под заказ2 620 руб.
17 504152619

Magnetic Колпачок (Magnetic Cap)

под заказ1930 руб.
17 504152620

(последний код) CAPUCHON *CAP

под заказ1260 руб.
18 293550033

Suspension Смазка, 10 X 400 G (Suspension Grease, 10 X 400 G)

под заказ10050 руб.
18 498028100

(последний код) GRAISSE TUBE *GREASE-TUBE

под заказпо запросу
19 504152579

Drive Цепь, 102 Соединительs (Drive Chain, 102 Links)

под заказ10500 руб.
20 232006414

Hex. Гайка M10 (Hex. Nut M10)

под заказ290 руб.
20 420242091

(последний код) NUT-HEX.M10

под заказ230 руб.
21 504152602

Adjustment Винт (Adjustment Screw)

под заказ690 руб.
22 504152636

Magnetic Заглушка (Magnetic Plug)

под заказ690 руб.
23 250200100

Bonded Шайба (Bonded Washer)

под заказ290 руб.
24 413803300

Synthetic Цепьcase Oil, 12 X 355 ml (Synthetic Chaincase Oil, 12 X 355 ml)

под заказ1860 руб.
24 619590098

(последний код) XPS synthetic Chaincase Oil 350ml (293600138) x 16

под заказ1040 руб.
25 504152685

Цепь Tensioner (Chain Tensioner)

под заказ1030 руб.
26 504152739

Slider Цепь (Slider Chain)

под заказ5000 руб.
26 504153031

(последний код) GLISSIERE CHAIN*CHAIN-SLIDER

под заказ4270 руб.
26 SM-03361

     (не оригинальная запчасть) Башмак натяжителя приводной цепи BRP SM-03361

под заказ4 220 руб.
27 504152841

Tensionner Axle (Tensionner Axle)

под заказ1060 руб.
28 504152282

Стопорное кольцо (Circlip)

под заказ290 руб.
28 420245330

(последний код) CIRCLIP *RING-SNAP

под заказ230 руб.
29 504152916

Цепьcase Крышка в сборе Includes 29 to 32 (Chaincase Cover Assy. Includes 29 to 32)

под заказ21300 руб.
29 504153147

(последний код) COUVERT ASS *COVER ASS

под заказ23400 руб.
30 504152917

Цепьcase Крышка (Chaincase Cover)

под заказ11420 руб.
31 504152896

Датчик (Sensor)

под заказ2570 руб.
31 504152732

(последний код) SENSOR ASS

под заказ1650 руб.
31 SM-01253

     (не оригинальная запчасть) Датчик скорости BRP SM-01253

под заказ3 120 руб.
32 293800066

Сальникant, Loctite 5900, 300 ml (Sealant, Loctite 5900, 300 ml)

под заказ4710 руб.
32 142490

(последний код) Loctite 5900 300 ml

под заказпо запросу
33 293300130

Уплотнительное кольцо (O-Ring)

под заказ530 руб.
33 504152583

(последний код) JOINT ETANCHE *GASKET

под заказ550 руб.
33 SM-03347

     (не оригинальная запчасть) Прокладка КПП BRP SM-03347

под заказ710 руб.
34 250000360

Фланецd Шестигранный винт M6 X 30 (Flanged Hex. Screw M6 X 30)

под заказ290 руб.
35 413803300

Synthetic Цепьcase Oil, 12 X 355 ml (Synthetic Chaincase Oil, 12 X 355 ml)

под заказ1860 руб.
35 619590098

(последний код) XPS synthetic Chaincase Oil 350ml (293600138) x 16

под заказ1040 руб.
36 504153033

Колпачок в сборе Includes 36 to 39 (Cap Assy. Includes 36 to 39)

под заказ2010 руб.
40 413803300

Synthetic Цепьcase Oil, 12 X 355 ml (Synthetic Chaincase Oil, 12 X 355 ml)

под заказ1860 руб.
40 619590098

(последний код) XPS synthetic Chaincase Oil 350ml (293600138) x 16

под заказ1040 руб.
41 504152949

Корпус Подшипник (Housing Bearing)

под заказ1150 руб.
42 293350059

Шариковый подшипник (Ball Bearing)

под заказ3950 руб.
42 504152573

(последний код) ROULEMENT BILLE*BALL BEARING

под заказпо запросу
42 6010DUCM D 5

     (не оригинальная запчасть) Подшипник 6010DUCM (6010DUCM D 5)

под заказ1 270 руб.
42 SM-03178

     (не оригинальная запчасть) Комплект подшипников BRP SM-03178

под заказ2 620 руб.
43 293300122

Уплотнительное кольцо (O-Ring)

под заказ150 руб.
43 SM-03178

     (не оригинальная запчасть) Комплект подшипников BRP SM-03178

под заказ2 620 руб.
44 504152619

Magnetic Колпачок (Magnetic Cap)

под заказ1930 руб.
44 504152620

(последний код) CAPUCHON *CAP

под заказ1260 руб.
45 504152572

Стопорное кольцо (Circlip)

под заказ460 руб.
46 293550033

Suspension Смазка, 10 X 400 G (Suspension Grease, 10 X 400 G)

под заказ10050 руб.
46 498028100

(последний код) GRAISSE TUBE *GREASE-TUBE

под заказпо запросу
47 501026900

Фланец (Flange)

под заказ190 руб.
48 233281414

Hex. Фланецd Elastic Гайка M8 (Hex. Flanged Elastic Nut M8)

под заказ290 руб.
48

(последний код)

под заказпо запросу
49 293350074

Шариковый подшипник (Ball Bearing)

под заказ3000 руб.
49 CS205LLU X AS3S5

     (не оригинальная запчасть) Подшипник CS205LLU (CS205LLU X AS3S5)

под заказ1 150 руб.
50 207784044

Болт Carriage M8 X 40 (Bolt Carriage M8 X 40)

под заказ290 руб.
51 504153000

CounterВал (Countershaft)

под заказ41900 руб.
52 504153134

Drive Axle в сборе. Includes 52 to 54 (Drive Axle Assy. Includes 52 to 54)

под заказ26200 руб.
52 504153253

(последний код) DRIVEAXLE ASSY, MACHINED

под заказ37200 руб.
53 XXX

Цепное колесо ЗВЕЗДОЧКА, 8 Teeth (Sprocket, 8 Teeth)

54 XXX

Цепное колесо ЗВЕЗДОЧКА, 8 Teeth (Sprocket, 8 Teeth)

55 504152987

Track в сборе, TRACK 406X3705X38 / 2.86. Includes 55 to 57 (Track Assy, TRACK 406X3705X38 / 2.86. Includes 55 to 57)

под заказ90600 руб.
56 415129528

Track Направляющая (Track Guide)

под заказ230 руб.
56 504152410

(последний код) GUIDE *CLIP

под заказ140 руб.
57 504152651

Cleat (Cleat)

под заказ610 руб.
57 504151839

(последний код) AGRAFE PLATE *CLEAT

под заказ230 руб.
58 518325816

Пластина в сборе (Plate Assy)

под заказ5430 руб.
