ДЕТАЛИРОВКА ДЛЯ МОДЕЛИ: LYNX Rave RC 600HO SDI, 2007

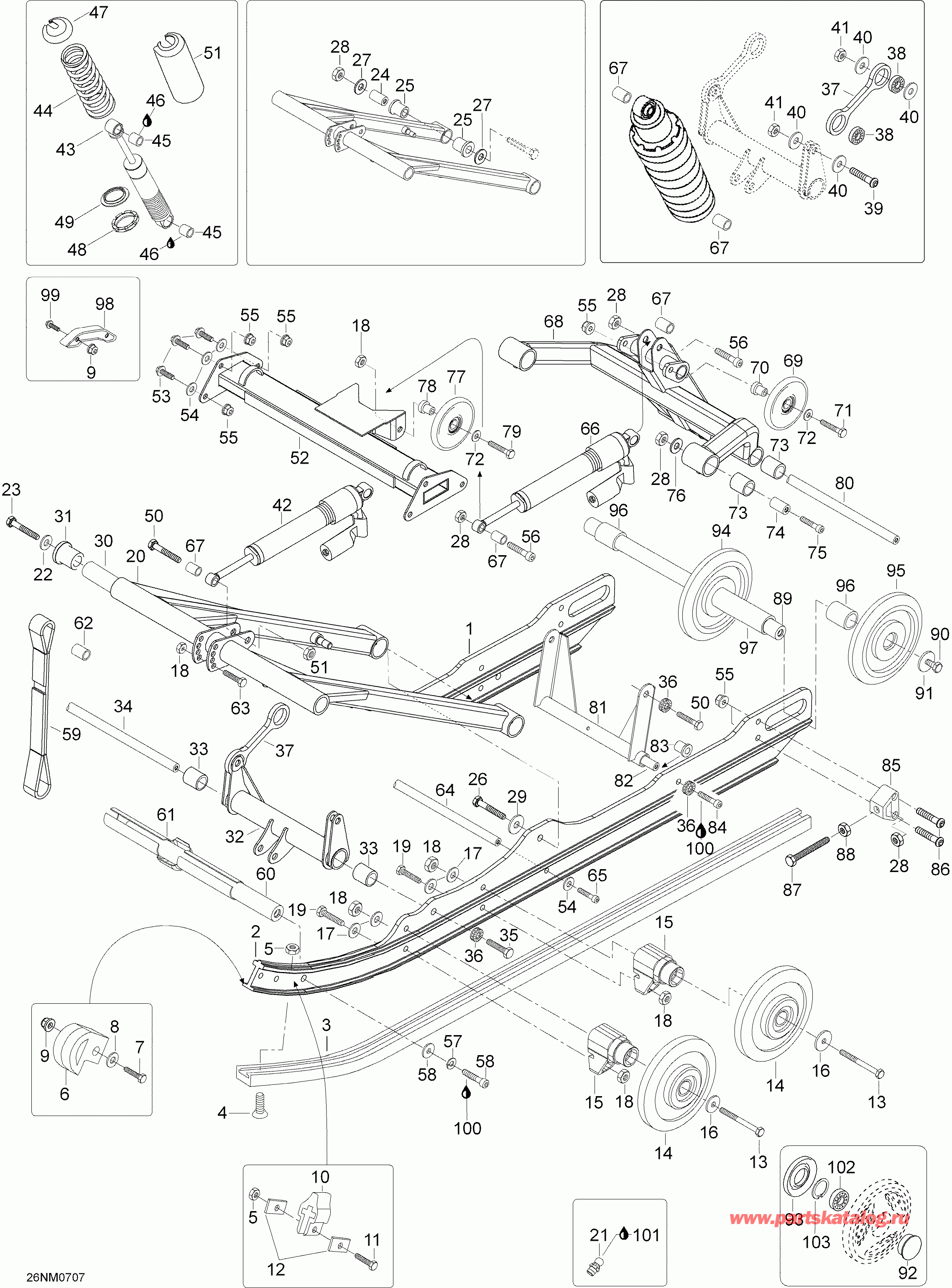

Снегоход lynx - Задняя подвеска / Rear Suspension

Номер на
рисунке		АртикулНаименованиеКол-во
на складе		Цена
1 605255122

R.H. Runner (R.H. Runner)

под заказ17130 руб.
1 605353965

(последний код) runner, right

под заказ15720 руб.
2 605255121

L.H. Runner (L.H. Runner)

под заказ17130 руб.
2 605353966

(последний код) runner, left

под заказ15720 руб.
3 605253883

Shoe (Shoe)

под заказ2200 руб.
3 605355362

(последний код) Slide shoe

под заказ2400 руб.
4 40845

Socket head Винт M6 x 25 (Socket head screw M6 x 25)

под заказ40 руб.
5 33010

Эластичная гайка со стопором M6 (Elastic stop nut M6)

под заказ20 руб.
5 842042

(последний код) LOCKING NUT (USE 33010)

под заказ20 руб.
6 605348954

Runner Защита (Runner protector)

под заказ290 руб.
6 5394578

(последний код) LIUKUNOKKA (USE 534578)

под заказ260 руб.
7 40031

Шестигранный винт M6 x 25 (Hex. screw M6 x 25)

под заказ30 руб.
8 20003

Шайба A6, 4 (Washer A6,4)

под заказ20 руб.
8

(последний код)

под заказпо запросу
9 33200

Elastic Фланецd Гайка M6 (Elastic flanged nut M6)

под заказпо запросу
9 33072

(последний код) NUT-FLANGE HEX. M6 DIN 6927 8.8 YIC

под заказпо запросу
10 5442328

Резиновый стопор (Rubber stopper)

под заказ550 руб.
10

(последний код)

под заказпо запросу
11 40032

Шестигранный винт M6 x 30 (Hex. screw M6 x 30)

под заказ40 руб.
12 548470

Шайба (Washer)

под заказ270 руб.
13 40089

Шестигранный винт M8 x 75 (Hex. screw M8 x 75)

под заказ90 руб.
13

(последний код)

под заказпо запросу
14 503191312

Idler wheel, 141 / жёлтый (Idler wheel, 141/Yellow)

под заказ2850 руб.
14 503190579

(последний код) ROUE 141MM *WHEEL-141MM

под заказ3450 руб.
14 R0141K-2.001A

     (не оригинальная запчасть) Ролик (каток) BRP R0141K-2.001A

под заказ5 850 руб.
14 SC-04004

     (не оригинальная запчасть) Ролик (каток) BRP SC-04004

под заказ3 280 руб.
15 605451906

Sвышеport (Support)

под заказ640 руб.
16 503183100

Aluslevy M8 hardened (Aluslevy M8 hardened)

под заказ290 руб.
16 503167800

(последний код) RONDELLE *WASHER

под заказ230 руб.
17 20104

Aluslevy M8 hardened (Aluslevy M8 hardened)

под заказпо запросу
17

(последний код)

под заказпо запросу
18 33011

Эластичная гайка со стопором M8 (Elastic stop nut M8)

под заказ30 руб.
18 232581414

(последний код) NUT-STOP ELASTIC DIN.985

под заказ140 руб.
19 40037

Шестигранный винт M8 x 25 (Hex. screw M8 x 25)

под заказ60 руб.
19

(последний код)

под заказпо запросу
20 605354944

Front Рычаг (Front arm)

под заказ26700 руб.
21 34011

Смазочный ниппель (Grease nipple)

под заказ820 руб.
21

(последний код)

под заказпо запросу
22 20090

Шайба (Washer)

под заказ120 руб.
22

(последний код)

под заказпо запросу
23 40243

Шестигранный винт M12 x 60 (Hex. screw M12 x 60)

под заказ220 руб.
24 605354157

Вал (Shaft)

под заказ3450 руб.
25 31065

Подушка (Cushion)

под заказ680 руб.
25 503193700

(последний код) BUSHING

под заказ650 руб.
26 40021

Шестигранный винт M10 x 70 (Hex. screw M10 x 70)

под заказ190 руб.
27 20116

Шайба (Washer)

под заказ150 руб.
27

(последний код)

под заказпо запросу
28 33012

Эластичная гайка со стопором M10 (Elastic stop nut M10)

под заказ40 руб.
28

(последний код)

под заказпо запросу
29 512056700

Шайба с блокировкой (Lock washer)

под заказ550 руб.
29 517168000

(последний код) RONDELLE-FREIN *WASHER-LOCK

под заказ430 руб.
30 5346135

Вал (Shaft)

под заказ7070 руб.
31 31024

Подушка (Cushion)

под заказ2070 руб.
31

(последний код)

под заказпо запросу
32 605354963

Front AРычаг (Front Aarm)

под заказ7370 руб.
33 31024

Подушка (Cushion)

под заказ2070 руб.
33

(последний код)

под заказпо запросу
34 605355115

Вал (Shaft)

под заказ3620 руб.
35 40017

Винт M10 x 50 (Screw M10 x 50)

под заказ120 руб.
35 40196

(последний код) VIS *SCREW

под заказ60 руб.
36 20068

Шайба с блокировкой D10 (Lock washer D10)

под заказ840 руб.
36

(последний код)

под заказпо запросу
37 605254159

Соединитель Пластина (Link plate)

под заказ1370 руб.
38 605631003

Шариковый подшипник (Ball bearing)

под заказ610 руб.
39 605640010

Socket head Винт M10 x 20 (Socket head screw M10 x 20)

под заказ70 руб.
40 20116

Шайба (Washer)

под заказ150 руб.
40

(последний код)

под заказпо запросу
41 33055

Эластичная гайка со стопором M10 (Elastic stop nut M10)

под заказ680 руб.
41 233401414

(последний код) LOCK SPRING DIN.980M

под заказ860 руб.
42 605354556

Shock в сборе, front Рычаг. Includes 42 to 49 (Shock assy, front arm. Includes 42 to 49)

под заказ77000 руб.
43 605623024

Shock, front Рычаг (Shock, front arm)

под заказпо запросу
43 605623026

Shock, rear Рычаг (Shock, rear arm)

под заказ66500 руб.
44 25054

Пружина, front Рычаг (Spring, front arm)

под заказ5280 руб.
44 605625000

Пружина, rear Рычаг (Spring, rear arm)

под заказ5760 руб.
45 31094

Подушка (Cushion)

под заказ910 руб.
46 320006

Loctite 641, 50ml (Loctite 641, 50ml)

под заказ3480 руб.
46 32161

(последний код) GLUE LOCTITE 641/ 50ML

под заказ4450 руб.
47 605354631

Пружина Стопор (Spring stopper)

под заказ1440 руб.
48 230048

Cam (Cam)

под заказ3460 руб.
49 230049

Пружина Направляющая (Spring guide)

под заказ2480 руб.
50 40016

Шестигранный винт M10 x 45 (Hex. screw M10 x 45)

под заказ120 руб.
50 101545

(последний код) VIS *SCREW

под заказ90 руб.
51 33012

Эластичная гайка со стопором M10 (Elastic stop nut M10)

под заказ40 руб.
51

(последний код)

под заказпо запросу
52 605354961

верхний Рычаг (Upper arm)

под заказ7490 руб.
53 40036

Винт M8 x 20 (Screw M8 x 20)

под заказ60 руб.
53 528801382

(последний код) SCREW

под заказ50 руб.
54 20004

Шайба A8, 4 (Washer A8,4)

под заказ110 руб.
54 234081410

(последний код) WASHER-FLAT DIN.125A

под заказ130 руб.
55 33201

Elastic Фланецd Гайка M8 (Elastic flanged nut M8)

под заказ230 руб.
55 233281414

(последний код) NUT-FLANGE ELASTIC DIN.6926

под заказ290 руб.
56 40134

Socket head Винт M10 x 45 (Socket head screw M10 x 45)

под заказ230 руб.
56

(последний код)

под заказпо запросу
57 20047

Шайба B10 (Washer B10)

под заказ150 руб.
57

(последний код)

под заказпо запросу
58 20105

Шайба, hardened M10 (Washer, hardened M10)

под заказ110 руб.
58 20005

(последний код) RONDELLE *WASHER

под заказ140 руб.
59 605355116

Стопор Хомут (Stopper strap)

под заказ1970 руб.
60 605353958

Вал (Shaft)

под заказ1490 руб.
61 605355096

Limiter (Limiter)

под заказ750 руб.
62 605454518

Гильза (Sleeve)

под заказ1000 руб.
63 40008

K-ruuvi M8 x 45 DIN931m8.8Zne (K-ruuvi M8 x 45 DIN931m8.8Zne)

под заказ450 руб.
63 207084544

(последний код) SCREW-HEX.CAP DIN.931

под заказ580 руб.
64 5343471

Вал (Shaft)

под заказ1540 руб.
65 40135

Socket head Винт M8 x 30 (Socket head screw M8 x 30)

под заказ310 руб.
65

(последний код)

под заказпо запросу
66 605354559

Shock в сборе, rear Рычаг. Includes 42 to 49 (Shock assy, rear arm. Includes 42 to 49)

под заказпо запросу
67 5446652

Гильза (Sleeve)

под заказ2000 руб.
67

(последний код)

под заказпо запросу
68 605354962

Rear Рычаг (Rear arm)

под заказ15060 руб.
68 503193081

(последний код) REAR ARM WELD

под заказ19260 руб.
69 46100

Idler wheel 133 / чёрный (Idler wheel 133/black)

под заказ2690 руб.
69 503192675

(последний код) IDLER WHEEL 133 IDLER D133MM,6004/0165

под заказ2720 руб.
70 605454461

Гильза (Sleeve)

под заказ1000 руб.
71 40007

Винт M8 x 40 (Screw M8 x 40)

под заказпо запросу
71 4099007

(последний код) SCREW M8X40(USE 40007)

под заказпо запросу
72 20010

Шайба A8, 4 (Washer A8,4)

под заказ210 руб.
72 234082410

(последний код) WASHER-FLAT DIN.9021B

под заказ270 руб.
73 31065

Подушка (Cushion)

под заказ680 руб.
73 503193700

(последний код) BUSHING

под заказ650 руб.
74 605354157

Вал (Shaft)

под заказ3450 руб.
75 40254

Socket head Винт M10 x 65 (Socket head screw M10 x 65)

под заказ180 руб.
76 20012

Шайба A10.5 (Washer A10.5)

под заказ310 руб.
76

(последний код)

под заказпо запросу
77 572043500

Sвышеport wheel (Support wheel)

под заказ2480 руб.
78 605454167

Гильза (Sleeve)

под заказ560 руб.
78 503193330

(последний код) SLEEVE

под заказ370 руб.
79 40005

Винт M8 x 30 (Screw M8 x 30)

под заказ50 руб.
79 40047

(последний код) SCREW

под заказ60 руб.
80 605355118

Вал (Shaft)

под заказ3510 руб.
81 605353953

Rear Рычаг (Rear arm)

под заказ4040 руб.
82 605355119

Вал (Shaft)

под заказ2130 руб.
83 605354182

Подушка (Cushion)

под заказ780 руб.
84 40838

Socket head Винт M10 x 60 (Socket head screw M10 x 60)

под заказ230 руб.
85 5341633

Tensioner (Tensioner)

под заказ2250 руб.
86 40392

Socket head Винт M8 x 45 (Socket head screw M8 x 45)

под заказ140 руб.
87 40239

Шестигранный винт M10 x 100 (Hex. screw M10 x 100)

под заказ200 руб.
87 4099239

(последний код) VIS *SCREW

под заказ180 руб.
88 33004

Гайка M10 (Nut M10)

под заказ20 руб.
88 232006414

(последний код) NUT-HEXAGONAL DIN.934

под заказ290 руб.
89 5341511

Вал (Shaft)

под заказ4590 руб.
89 5341914

(последний код) REAR AXLE L=341

под заказ2110 руб.
90 40050

Шестигранный винт M10 x 35 (Hex. screw M10 x 35)

под заказ90 руб.
90

(последний код)

под заказпо запросу
91 503183300

Aluslevy M10 hardened (Aluslevy M10 hardened)

под заказ410 руб.
91 503171000

(последний код) RONDELLE *WASHER

под заказ170 руб.
92 570063600

Колпачок (Cap)

под заказ280 руб.
92 SM-04173

     (не оригинальная запчасть) Крышка катка BRP SM-04173

под заказ360 руб.
92 50-00-007

     (не оригинальная запчасть) Крышка катка BRP 50-00-007

под заказ250 руб.
93 503190434

Labyrint Гильза (Labyrint sleeve)

под заказ420 руб.
94 503191109

Idler wheel 165 (Idler wheel 165)

под заказ2850 руб.
95 503191109

Idler wheel 165 / жёлтый (Idler wheel 165/Yellow)

под заказ2850 руб.
96 5441512

Гильза (Sleeve)

под заказ1490 руб.
97 5441513

Гильза (Sleeve)

под заказ850 руб.
98 5343191

Slide part (Slide part)

под заказ1780 руб.
98

(последний код)

под заказпо запросу
99 40064

Locking Винт M6 x 40 (Locking screw M6 x 40)

под заказ60 руб.
99 4099064

(последний код) LOCK SCREW M6X40

под заказ30 руб.
100 293800005

Loctite 271, 10ml (Loctite 271, 10ml)

под заказ2150 руб.
100 747020000

(последний код) LOCTITE 271 *LOCTITE-271

под заказ1680 руб.
101 293550033

Synthetic Смазка, 400 (Synthetic grease, 400)

под заказ10050 руб.
101 498028100

(последний код) GRAISSE TUBE *GREASE-TUBE

под заказпо запросу
102 503190396

Шариковый подшипник (Ball bearing)

под заказ860 руб.
102 R0180J-2.001A

     (не оригинальная запчасть) Ролик (каток) BRP R0180J-2.001A

под заказ6 570 руб.
102 R0147E-2.001A

     (не оригинальная запчасть) Ролик (каток) BRP R0147E-2.001A

под заказ6 030 руб.
102 R0141K-2.001A

     (не оригинальная запчасть) Ролик (каток) BRP R0141K-2.001A

под заказ5 850 руб.
102 R0165M-2.001A

     (не оригинальная запчасть) Ролик (каток) BRP R0165M-2.001A

под заказ6 030 руб.
102 R0152C-2.001A

     (не оригинальная запчасть) Ролик (каток) BRP R0152C-2.001A

под заказ5 160 руб.
102 R0200D-1.001A

     (не оригинальная запчасть) Ролик (каток) BRP R0200D-1.001A

под заказ7 740 руб.
102 6004DDUCM D NS7S5

     (не оригинальная запчасть) Подшипник 6004DDUCM (6004DDUCM D NS7S5)

под заказ450 руб.
102 SC-04001

     (не оригинальная запчасть) Ролик (каток) BRP SC-04001

под заказ4 570 руб.
103 371901700

Стопорное кольцо (Circlip)

под заказ580 руб.
lynx




данный сайт носит информационный характер и не является публичной офертой

склад запчастей для водомоторной техники
