ДЕТАЛИРОВКА ДЛЯ МОДЕЛИ: SUZUKI DF200 ATL / ATX FROM 20003F-910001~ (E01 019)

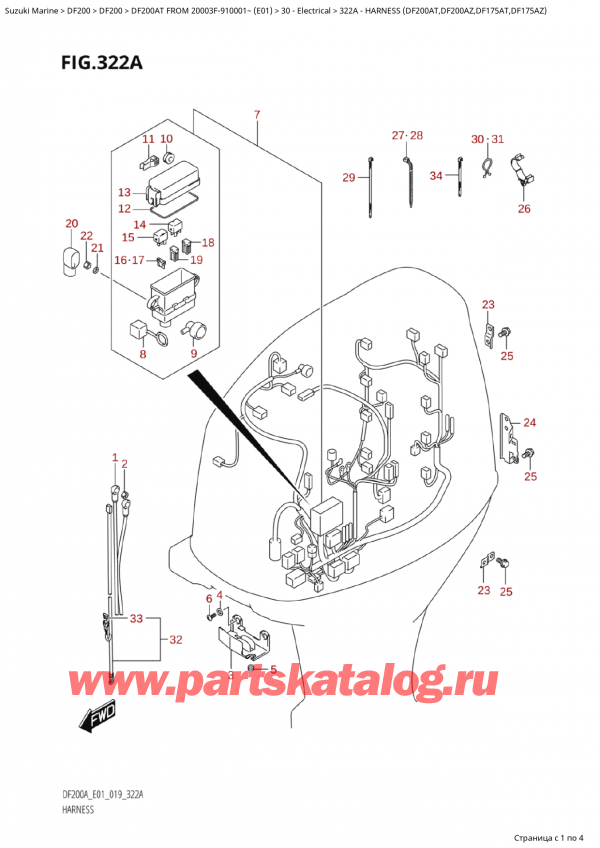

322A - Жгут проводов (Df200At, Df200Az, Df175At, Df175Az)
Код модели двигателя: Suzuki DF200A TL / TX FROM 20003F-910001~ (E01 019)
Год выпуска двигателя: 2019
Регион: Регион E01 (Россия, Европа)
_20003f_910001_rand878.jpg "Купить оригинальные запчасти на подвесной двигатель Сузуки Suzuki DF200A TL / TX FROM 20003F-910001~ (E01 019) модель 2019 года - Harness (Df200At,Df200Az,Df175At,Df175Az) - Жгут проводов (Df200At, Df200Az, Df175At, Df175Az)")
Номер на
рисунке | Артикул | Наименование | QTY | Кол-во
на складе | Цена |
| 1 | 33810-96L01-000 | Провода двигателя электростартера - Cable Assy, Starter Motor (DF200AT, DF200AZ, DF175AT) (Used 201804) | 1 | под заказ | 33600 руб. |
| 2 | 08316-10087-000 |  Гайка - Nut (DF200AT, DF200AZ, DF175AT) (Used 201804) | 1 | 14 шт | 170 руб. |
| 3 | 36616-96J00-000 | Держатель кабеля - Holder, Cable (DF200AT, DF200AZ, DF175AT) (Used 201804) | 1 | под заказ | 610 руб. |
| 4 | 09169-06053-000 | Шайба (6.3X16X1) - Washer (63x16x1) (DF200AT, DF200AZ, DF175AT) (Used 201804) | 2 | под заказ | 150 руб. |
| 5 | 09320-04009-000 | Втулка - Bush (DF200AT, DF200AZ, DF175AT) (Used 201804) | 2 | под заказ | 160 руб. |
| 5 | 09320-04013-000 | (актуальный код замены) Подушка, Muf Cov - Cushion, Muf Cov | 2 | под заказ | 160 руб. |
| 6 | 02142-06167-000 | Винт (6X16) - Screw (6x16) (DF200AT, DF200AZ, DF175AT) (Used 201804) | 2 | 8 шт | 110 руб. |
| 7 | 36610-96L50-000 | Жгут проводов, в сборе - Harness Assy, Wiring (DF200AT, DF200AZ, DF175AT) (Used 201804) | 1 | под заказ | 96000 руб. |
| 7 | 36610-96L51-000 | (актуальный код замены) Жгут проводов, в сборе - Harness Assy, Wiring | 1 | под заказ | 96000 руб. |
| 8 | 33634-96J00-000 | Колпачок сервисного разъёма - Cap, Service Connector (DF200AT, DF200AZ, DF175AT) (Used 201804) | 1 | под заказ | 610 руб. |
| 9 | 36618-43410-000 | Колпачок выключателя по давлению масла - Cap, Oil Pressure (DF200AT, DF200AZ, DF175AT) (Used 201804) | 1 | под заказ | 250 руб. |
| 10 | 09320-08021-000 | Подушка (8.5X20X8) - Cushion (85x20x8) (DF200AT, DF200AZ, DF175AT) (Used 201804) | 2 | под заказ | 190 руб. |
| 10 | 09320-08510-000 | (актуальный код замены) Подушка (8.5x20x8) - Cushion (8.5x20x8) | 2 | под заказ | 190 руб. |
| 11 | 36737-98L00-000 | Съемник предохранителя - Puller, Fuse (DF200AT, DF200AZ, DF175AT) (Used 201804) | 1 | под заказ | 440 руб. |
| 12 | 36721-98L00-000 | Уплотнительное кольцо верхней крышки - O Ring, Upr Cover (DF200AT, DF200AZ, DF175AT) (Used 201804) | 1 | под заказ | 990 руб. |
| 13 | 36738-98L00-000 | Верхняя крышка корпуса предохранителей - Cover, Fuse Case Upper (DF200AT, DF200AZ, DF175AT) (Used 201804) | 1 | под заказ | 1510 руб. |
| 14 | 38860-76F01-000 | Реле в сборе - Relay Assy (DF200AT, DF200AZ, DF175AT) (Used 201804) | 1 | 7 шт | 5000 руб. |
| 15 | 38860-76F01-000 | Реле в сборе - Relay Assy (DF200AT, DF200AZ, DF175AT) (Used 201804) | 1 | 7 шт | 5000 руб. |
| 16 | 09481-10504-000 | Предохранитель (10A) - Fuse (10a) (DF200AT, DF200AZ, DF175AT) (Used 201804) | 3 | под заказ | 160 руб. |
| 17 | 09481-30504-000 | Предохранитель (30A) - Fuse (30a) (DF200AT, DF200AZ, DF175AT) (Used 201804) | 3 | под заказ | 180 руб. |
| 18 | 09481-30403-000 | Предохранитель (30A) - Fuse (30a) (DF200AT, DF200AZ, DF175AT) (Used 201804) | 1 | под заказ | 500 руб. |
| 19 | 09481-60403-000 | Предохранитель (60A) - Fuse (60a) (DF200AT, DF200AZ, DF175AT) (Used 201804) | 2 | под заказ | 560 руб. |
| 20 | 36612-96J00-000 | Колпачок клеммы - Cap, Terminal (DF200AT, DF200AZ, DF175AT) (Used 201804) | 1 | под заказ | 610 руб. |
| 20 | 36612-96J01-000 | (актуальный код замены) Колпачок клеммы - Cap, Terminal | 1 | под заказ | 610 руб. |
| 21 | 08310-00067-000 | Гайка - Nut (DF200AT, DF200AZ, DF175AT) (Used 201804) | 1 | под заказ | 140 руб. |
| 22 | 08321-01067-000 | Шайба с блокировкой - Washer, Lock (DF200AT, DF200AZ, DF175AT) (Used 201804) | 1 | под заказ | 140 руб. |
| 23 | 36617-93J00-000 | Кронштейн жгута проводов - Bracket, Harness (DF200AT, DF200AZ, DF175AT) (Used 201804) | 2 | под заказ | 190 руб. |
| 24 | 36617-96J00-000 | Кронштейн жгута проводов - Bracket, Harness (DF200AT, DF200AZ, DF175AT) (Used 201804) | 1 | под заказ | 880 руб. |
| 25 | 01550-06127-000 | Болт (6X12) - Bolt (6x12) (DF200AT, DF200AZ, DF175AT) (Used 201804) | 4 | 10 шт | 180 руб. |
| 26 | 09403-18409-000 | Струбцина - Clamp (DF200AT, DF200AZ, DF175AT) (Used 201804) | 1 | под заказ | 170 руб. |
| 27 | 09407-18402-000 | Струбцина (L: 165) - Clamp (l:165) (DF200AT, DF200AZ, DF175AT) (Used 201804) | 2 | под заказ | 170 руб. |
| 28 | 09407-14403-000 | Струбцина (L: 125) - Clamp (l:125) (DF200AT, DF200AZ, DF175AT) (Used 201804) | 1 | под заказ | 170 руб. |
| 29 | 09407-14407-000 | Струбцина (L: 145) - Clamp (l:145) (DF200AT, DF200AZ, DF175AT) (Used 201804) | 3 | 9 шт | 230 руб. |
| 30 | 09408-00008-000 | Зажим (ID: 20) - Clip (id:20) (DF200AT, DF200AZ, DF175AT) (Used 201804) | 3 | под заказ | 150 руб. |
| 31 | 09408-00012-000 | Зажим (ID: 11.5) - Clip (id:115) (DF200AT, DF200AZ, DF175AT) (Used 201804) | 1 | под заказ | 150 руб. |
| 32 | 36625-93J00-000 | Провод аккумулятора (L: 3900) - Lead, Battery (l:3900) (DF200AT, DF200AZ, DF175AT) (Used 201804) | 1 | 4 шт | 5430 руб. |
| 32 | 36625-93J01-000 | (актуальный код замены) Провод аккумулятора - Lead, Battery | 1 | под заказ | 5430 руб. |
| 32 | 36625-93J10-000 | Провод аккумулятора (L: 6700) - Lead, Battery (l:6700) (DF200AT, DF200AZ, DF175AT) (Used 201804) | 1 | под заказ | 5910 руб. |
| 33 | 09481-15501-000 | Предохранитель (15A) - Fuse (15a) (DF200AT, DF200AZ, DF175AT) (Used 201804) | 1 | под заказ | 160 руб. |
| 34 | 09407-10404-000 | Струбцина (L: 100) - Clamp (l:100) (DF200AT, DF200AZ, DF175AT) (Used 201804) | 2 | под заказ | 190 руб. |
