ДЕТАЛИРОВКА ДЛЯ МОДЕЛИ: LYNX Xtrim 600 ACE, 2013

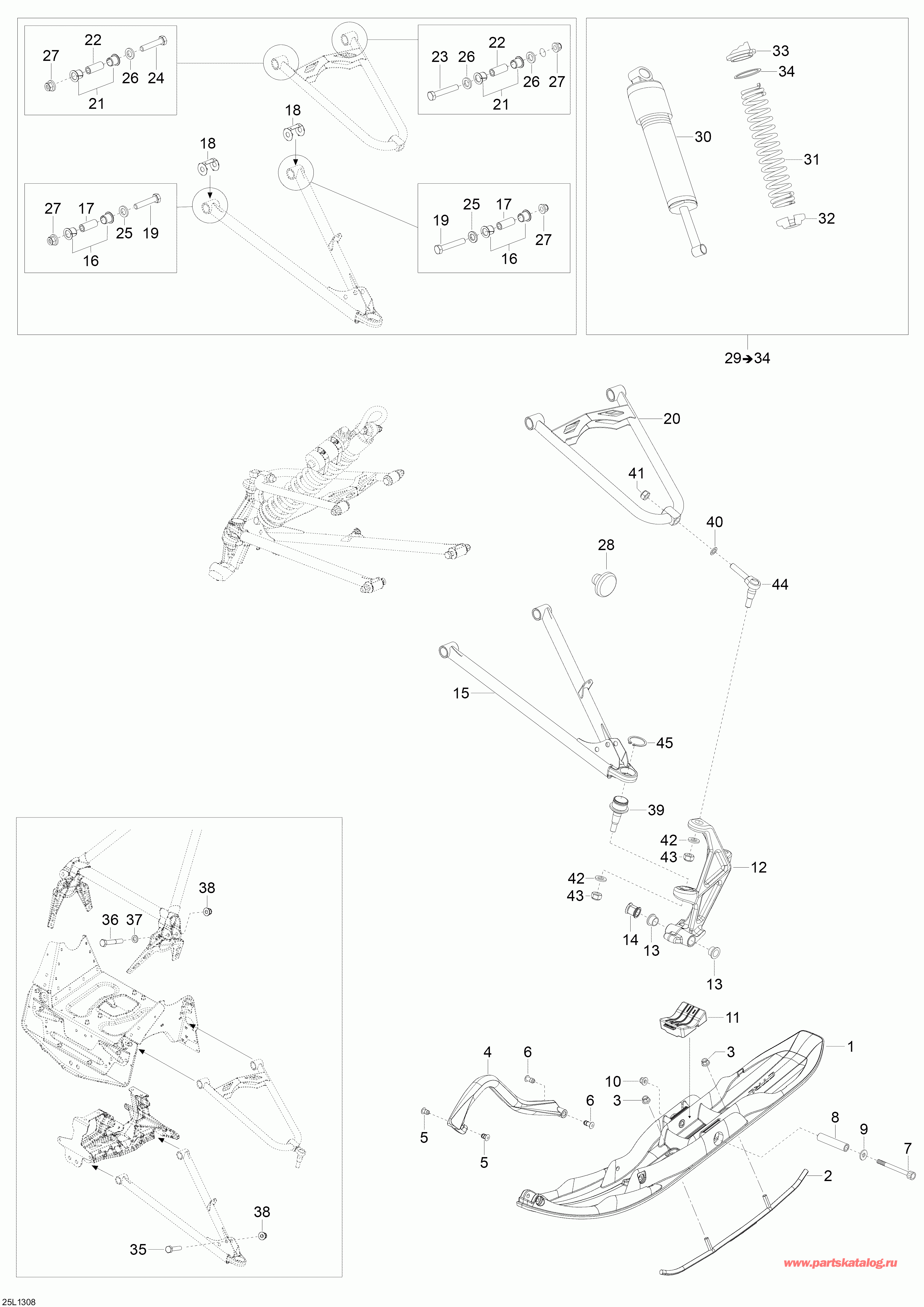

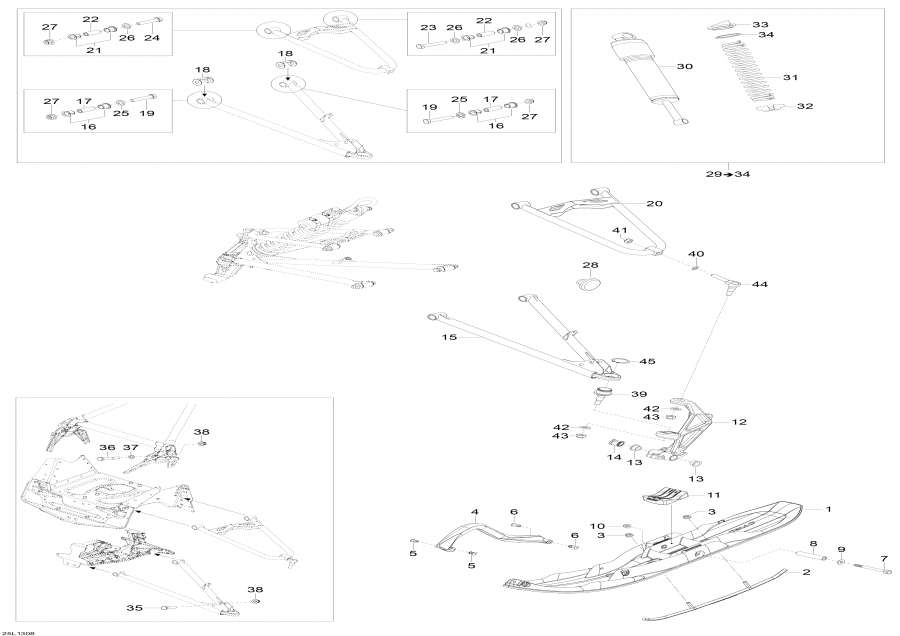

Снегоход lynx - Передняя подвеска и лыжи

Номер на
рисунке		АртикулНаименованиеКол-во
на складе		Цена
1 505072673

CTRL Ski (CTRL Ski)

под заказ12100 руб.
2 605352643

Runner Kit (Runner Kit)

под заказ11050 руб.
2 605352283

(последний код) Ski Runner zinc-coated

под заказ10150 руб.
2 100305T

     (не оригинальная запчасть) Конек лыжи 1863 BRP (без вставок)

под заказ1 900 руб.
2 100316T

     (не оригинальная запчасть) Конек лыжи снегохода BRP 100316T

под заказ3 550 руб.
3 233201414

Elastic Фланецd Гайка M10 (Elastic Flanged Nut M10)

под заказ280 руб.
3 228701045

(последний код) NUT-FLANGE ELASTIC DIN.6926

под заказ220 руб.
4 505072102

Handle (белый) (Handle (White))

под заказ2390 руб.
5 505071812

Фиксатор (Retainer)

под заказ550 руб.
60 руб.
5 860200247

(последний код) ATTACHE *FASTENER KIT

под заказ60 руб.
5 SM-08352

     (не оригинальная запчасть) Крепеж ручки передней лыжи BRP SM-08352

под заказ1 590 руб.
6 505072133

Фиксатор (Retainer)

под заказ650 руб.
6 SM-08352

     (не оригинальная запчасть) Крепеж ручки передней лыжи BRP SM-08352

под заказ1 590 руб.
7 230003044

Hex. Колпачок Винт M10 x 130 (Hex. Cap Screw M10 x 130)

под заказ580 руб.
8 506133300

Ski Axle (Ski Axle)

под заказ910 руб.
8 505072101

(последний код) AXE SKI *SKI AXLE

под заказ540 руб.
8 SM-08351

     (не оригинальная запчасть) Комплект крепежа лыжи BRP SM-08351

под заказ4 140 руб.
9 732900049

Шайба (Washer)

под заказ50 руб.
10 233201414

Elastic Фланец Гайка M10 (Elastic Flange Nut M10)

под заказ280 руб.
10 228701045

(последний код) NUT-FLANGE ELASTIC DIN.6926

под заказ220 руб.
11 505072561

Резиновый демпфер (Rubber Damper)

под заказ910 руб.
12 505073011

Ski Leg LH (Ski Leg LH)

под заказ13690 руб.
12 505073043

(последний код) SKILEG LH MACHINED

под заказ14030 руб.
12 505073012

Ski Leg RH (Ski Leg RH)

под заказ16880 руб.
12 505072722

(последний код) JAMBE DE SKI *RH.SKI LEG

под заказ12990 руб.
13 505072690

Подушка (Cushion)

под заказ550 руб.
13 505072647

(последний код) COUSSINET *CUSHION

под заказпо запросу
13 SM-08351

     (не оригинальная запчасть) Комплект крепежа лыжи BRP SM-08351

под заказ4 140 руб.
14 505071999

Проставка (Spacer)

под заказ910 руб.
15 505072497

Нижний рычаг (правый верхний) (Lower Arm RH)

под заказ19670 руб.
15 SM-08211

     (не оригинальная запчасть) Нижний рычаг правый BRP SM-08211

под заказ8 220 руб.
15 SM-08211R

     (не оригинальная запчасть) Нижний рычаг правый BRP SM-08211R

под заказ9 850 руб.
15 505072498

Нижний рычаг (левый верхний) (Lower Arm LH)

под заказ19670 руб.
15 505072641

(последний код) LOWER ARM серый

под заказ25800 руб.
15 SM-08212

     (не оригинальная запчасть) Нижний рычаг левый BRP SM-08212

под заказ8 000 руб.
15 SM-08211L

     (не оригинальная запчасть) Нижний рычаг левый BRP SM-08211L

под заказ9 860 руб.
16 503191766

Подушка (Cushion)

под заказ420 руб.
17 505072401

Aluminum Втулка (Aluminum Bushing)

под заказ1210 руб.
18 505072634

Wear Пластина (Wear Plate)

под заказ420 руб.
18 505072279

(последний код) PLQ. D-USURE *WEAR PLATE

под заказ320 руб.
18 SM-08262

     (не оригинальная запчасть) Комплект втулок для нижних рычагов (SM-08256, SM-08257) BRP SM-08262

под заказ2 960 руб.
19 250000291

Hex. Колпачок Винт M10 x 70 (Hex. Cap Screw M10 x 70)

под заказ490 руб.
19 SM-08262

     (не оригинальная запчасть) Комплект втулок для нижних рычагов (SM-08256, SM-08257) BRP SM-08262

под заказ2 960 руб.
20 505072375

верхний Рычаг (Upper Arm)

под заказ15020 руб.
20 505072211

(последний код) BRAS SUP. *ARM-UPPER

под заказ7750 руб.
21 505072250

Втулка (Bushing)

под заказ170 руб.
150 руб.
21 SM-08606

     (не оригинальная запчасть) Комплект втулок для верхних рычагов BRP SM-08606

под заказ3 170 руб.
22 505072143

Втулка (Bushing)

под заказ710 руб.
22 SM-08606

     (не оригинальная запчасть) Комплект втулок для верхних рычагов BRP SM-08606

под заказ3 170 руб.
23 250000290

Винт Hex. M10 x 60 (Screw Hex. M10 x 60)

под заказ580 руб.
23 SM-08606

     (не оригинальная запчасть) Комплект втулок для верхних рычагов BRP SM-08606

под заказ3 170 руб.
24 250000289

Винт Hex. M10 x 50 (Screw Hex. M10 x 50)

под заказ290 руб.
24 SM-08606

     (не оригинальная запчасть) Комплект втулок для верхних рычагов BRP SM-08606

под заказ3 170 руб.
25 503189564

Шайба (Washer)

под заказ60 руб.
25 SM-08092

     (не оригинальная запчасть) Комплект втулок для нижних рычагов (08-466, 08-467) BRP SM-08092

под заказ2 080 руб.
25 SM-08262

     (не оригинальная запчасть) Комплект втулок для нижних рычагов (SM-08256, SM-08257) BRP SM-08262

под заказ2 960 руб.
26 505072392

Шайба (Washer)

под заказ340 руб.
26 SM-08606

     (не оригинальная запчасть) Комплект втулок для верхних рычагов BRP SM-08606

под заказ3 170 руб.
27 250100088

Гайка M10 (Nut M10)

под заказ290 руб.
27 SM-08262

     (не оригинальная запчасть) Комплект втулок для нижних рычагов (SM-08256, SM-08257) BRP SM-08262

под заказ2 960 руб.
28 572091300

Колпачок (Cap)

под заказ650 руб.
29 XXX

Shock Ass?y, Ski. Includes 29 To 34 (Shock Ass?y, Ski. Includes 29 To 34)

30 505072821

Front Shock (Front Shock)

под заказ45500 руб.
30 505073342

(последний код) FRONT SHOCK

под заказ13820 руб.
31 505072882

Пружина (Spring)

под заказ11030 руб.
32 706200881

Пружина Стопор (Spring Stopper)

под заказ860 руб.
32 503191611

(последний код) BUTEE RESSORT *STOPPER-SPRING

под заказ680 руб.
33 505070150

Регулятор Cam (Adjuster Cam)

под заказ1710 руб.
33 505073625

(последний код) CAME DE REGLAGE*ADJUSTER CAM

под заказ990 руб.
34 503191872

Пружина Направляющая (Spring Guide)

под заказ160 руб.
34 517184300

(последний код) GUIDE RESSORT *GUIDE-SPRING

под заказпо запросу
35 207005544

Hex. Колпачок Винт M10 x 55 (Hex. Cap Screw M10 x 55)

под заказ290 руб.
35 222005565

(последний код) SCREW-HEX.CAP ISO.4014

под заказ230 руб.
36 207006544

Hex. Колпачок Винт M10 x 65 (Hex. Cap Screw M10 x 65)

под заказ290 руб.
36 222006565

(последний код) SCREW-HEX.CAP ISO.4014

под заказ230 руб.
37 503189564

Шайба (Washer)

под заказ60 руб.
37 SM-08092

     (не оригинальная запчасть) Комплект втулок для нижних рычагов (08-466, 08-467) BRP SM-08092

под заказ2 080 руб.
37 SM-08262

     (не оригинальная запчасть) Комплект втулок для нижних рычагов (SM-08256, SM-08257) BRP SM-08262

под заказ2 960 руб.
38 233201414

Hex. Фланецd Elastic Гайка M10 (Hex. Flanged Elastic Nut M10)

под заказ280 руб.
38 228701045

(последний код) NUT-FLANGE ELASTIC DIN.6926

под заказ220 руб.
39 505072682

нижний Шаровое соединение (Lower Ball Joint)

под заказ3010 руб.
39 505073636

(последний код) JOINT ROTULE *BALL JOINT

6 шт5900 руб.
3200 руб.
39 SM-08162

     (не оригинальная запчасть) Шаровая опора нижнего рычага BRP SM-08162

под заказ2 520 руб.
40 503189276

Шайба (Washer)

под заказ290 руб.
41 250100089

Гайка M12 (Nut M12)

под заказ290 руб.
42 234021410

плоский Шайба (Flat Washer)

под заказ130 руб.
42 224021251

(последний код) WASHER-FLAT DIN.125A

под заказ110 руб.
43 250100089

Гайка M12 (Nut M12)

под заказ290 руб.
44 505072257

верхний Шаровое соединение (Upper Ball Joint)

под заказ3350 руб.
44 505072047

(последний код) JOINT ROTULE SU*JOINT-BALL UPPER

под заказ2970 руб.
44 08-203-01

     (не оригинальная запчасть) Шаровая опора верхнего рычага BRP 08-203-01

под заказ2 600 руб.
45 293370035

Стопорное кольцо (Circlip)

под заказ720 руб.
